Chave Elétrica Indicadora de Velocidade do tipo centrífuga

Chave limitadora de sobre ou sub velocidade de atuação por centrifugação,
com alto grau de proteção do invólucro, utilizada para automação e monitoração
de velocidade em máquinas rotativas e correias transportadoras instaladas em
ambientes extremamente agressivos.
Indicada para operar em transportadores de correia, pontes rolantes ou
outros equipamentos rotativos, que não possam ultrapassar ou reduzir o limite de
rotações de trabalho, devido a sua construção extremamente robusta e o alto grau
de proteção é aconselhada principalmente para uso siderúrgico e minerador.

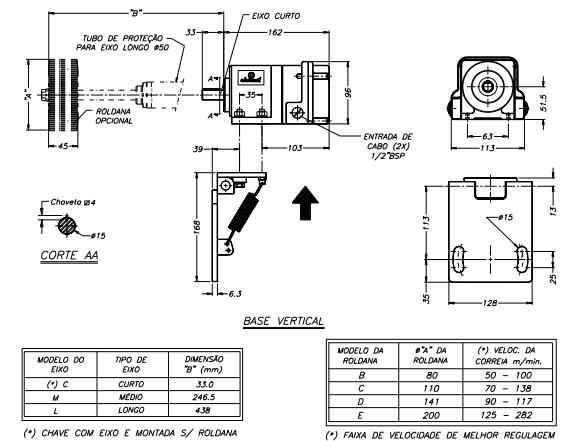

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS
CONTATOS E CARACTERÍSTICAS ELÉTRICAS
Pode ser montada com 02 contatos elétricos, que podem ser microruptores reversíveis de ação instantânea (SPDT)
ou 02 sensores indutivos tubulares de 12mm para corrente alternada ou contínua, com as capacidades
especificadas a seguir.
MICRORUPTOR (SPDT):

 Tensão de isolação: 480V
 Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
 Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

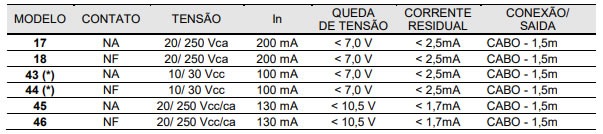

SENSOR INDUTIVO:

 Todos os modelos de sensores são do tipo “embutivel no metal”.
 É aconselhável a utilização de supressor de transientes.
 (*) Deverá ser informado o tipo de saída (PNP ou NPN).

GRAU DE PROTEÇÃO
IP-65 (proteção contra pó e jatos d’água de qualquer direção), conforme Norma ABNT NBR IEC 60529.
ROTAÇÃO E VELOCIDADE DE TRABALHO
A faixa de rotações recomendada para um melhor desempenho e facilidade de ajuste é de: 200 à 450 rpm.

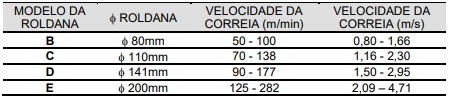

Para chaves montadas com eixo longo e roldana para atuação direta nas correias transportadoras, as velocidades
podem variar conforme o diâmetro das roldanas, apresentamos aqui algumas velocidades recomendadas para que
se obtenha o melhor rendimento da chave, com os seus respectivos diâmetros padronizados:

TEMPERATURAS DE UTILIZAÇÃO
A temperatura recomendada para utilização deste modelo de chave -5ºC à 80ºC.
ENTRADA DE CABOS
Possui duas entradas de cabos, de 1/2”BSP, que podem ser providas de tampões de vedação ou prensa cabos.
PINTURA
A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores
padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell
N6,5), outras cores deverão ser consultadas.
PESO
 Chave padrão (eixo curto sem roldana) 2,50 kg
 Chave com base horizontal, eixo longo e roldana 6,30 kg
 Chave com base vertical, eixo longo e roldana 6,20 kg
DADOS CONSTRUTIVOS
CHAVE PADRÃO: Invólucro em alumínio fundido, eixos e componentes em aço carbono bicromatizado, tubo protetor
em aço com proteção contra entrada de pó do tipo labirinto, rolamentos blindados, contrapesos de centrifugação em
ferro fundido, roldana em poliuretano de alta dureza, pintura externa em poliéster (eletrostática a pó) de alta
resistência, buchas das articulações da centrifugação em PTFE (Teflon) e vedações em borracha nitrilica.
CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Este modelo de chave poderá, opcionalmente, ser fornecido com
proteção contra corrosão, aonde os itens em aço carbono são substituídos por aço inoxidável ou latão, sendo os
demais itens são idênticos ao modelo padrão (consultar Departamento de Vendas).

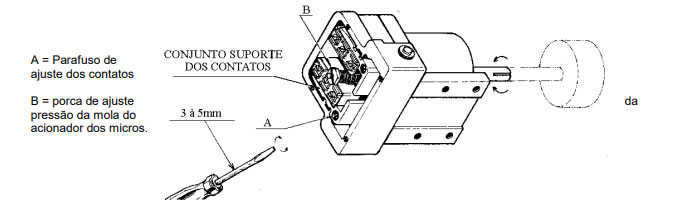

PROGRAMAÇÃO DOS CONTATOS
Os contatos possuem ajustes independentes, podendo ser deslocados continuamente com auxílio de parafuso de
ajuste, e há também um parafuso para ajuste de pressão da mola, do acionador dos micros, conforme esquema
abaixo.

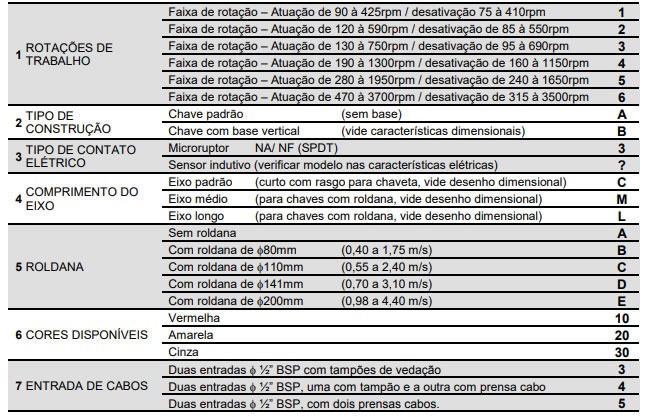

TABELA PARA ESPECIFICAÇÃO
Para uma perfeita especificação do modelo desejado, os números entre colchetes que correspondem aos itens da
primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos
informados em tabelas anteriores.
MODELO SHN-213 / [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ]

MODELO PADRÃO É SHN-213 / 1 A 3 C A 30 3
