Chave fim de curso tipo contadora de voltas

Chave fim de curso rotativa do tipo “contadora de voltas”, com acionamento através de rosca sem fim, e contatos com regulagem deslizante sem cames, recomendada para uso em ambientes agressivos, onde se necessite de uma regulagem extremamente simples mas com grande confiabilidade eletromecânica e baixa manutenção.

A chave rotativa contadora de voltas é destinada a operar em máquinas ou equipamentos, onde se necessite de uma monitoração, automação ou limitação do número de voltas no eixo, por isso é perfeita para uso em Pontes Rolantes; Pórticos; Guindastes; Enroladores de cabos; Portas ou qualquer equipamento acionados por cabos, correntes ou engrenagens.

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser montada com até 04 (quatro) contatos elétricos, montados dois a dois, que podem ser microruptores reversíveis de ação instantânea (SPDT), reed switches com atuação magnética (01 contato NA ou SPDT) ou sensores indutivos (01 contato NA ou NF) para corrente alternada ou contínua, com as capacidades especificadas a seguir.

MICRORUPTOR  (SPDT)

• Tensão de isolação : 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

REED SWITCH

• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável a utilização de supressores de transientes.

SENSOR INDUTIVO

• (*) Consultar nosso depto de vendas para sensores com saída a cabo.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

NÚMERO DE VOLTAS

A chave SC-195 pode ser fornecida com diversos números de voltas (sob consulta), sendo as padronizadas as seguintes:

• de 1(*) até 10/20/29/40 voltas de 2(*) até 58 voltas              de 3(*) até 80 voltas              de 4(*) até 96 voltas

(*) número mínimo de voltas necessário para vencer a histerese dos contatos (microruptor ou sensor) podendo sofrer alguma alteração para mais ou menos em função do fabricante do contato.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURAS DE UTILIZAÇÃO

• Chave padrão                                -5ºC  à    80ºC
• Chave com proteção térmica -5ºC  à  120ºC (exceto para chave com sensor indutivo)

ENTRADA DE CABOS

Possui uma entrada de cabos lateral de f 3/4”BSP, que pode ser provida de tampão de vedação ou prensa cabo.

PINTURA

A pintura da chave é executada totalmente em poliéster (eletrostática a pó), sendo disponíveis nas cores; Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5). Para outras cores consultar o nosso depto. Técnico.

PESO

• Chave com invólucro em alumínio fundido                 4,10 kg
• Chave com invólucro em ferro fundido                                 8,50 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro em alumínio fundido, pintura externa em poliéster (eletrostática a pó), componentes internos e externos em aço carbono bicromatizado, eixo montado sobre rolamentos blindados, cursor em bronze, acionador dos contatos em aço, vedações em borracha nitrílica.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno em manta térmica, molas em aço inoxidável e componentes butilicos adequados à temperatura, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido e componentes internos idênticos ao modelo padrão.

PROGRAMAÇÃO DOS CONTATOS

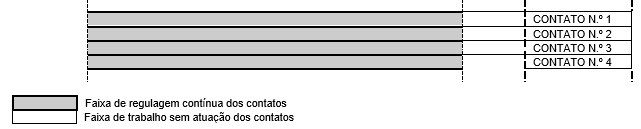

Estas chaves possuem regulagem independente e contínua dos contatos através de sistema deslizante, lembrando que o fechamento dos mesmos depende de sua configuração (vide características elétricas) :

10-20-29-40/ 58 / 80/ 96 voltas                                                                                    1/ 2/ 3/ 4voltas    0

TABELA PARA ESPECIFICAÇÃO

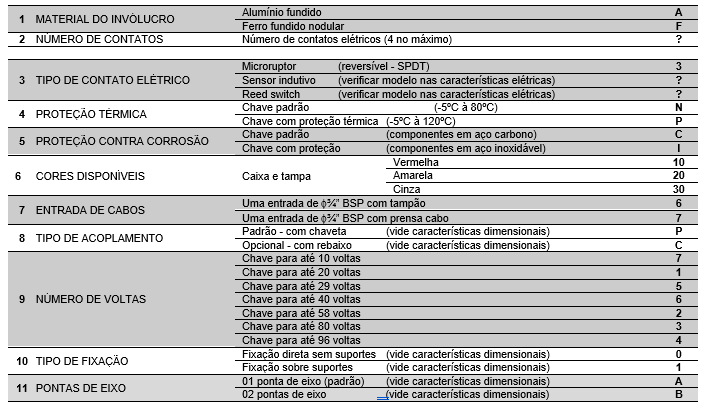

Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO SC-195 /  [ 1 ]  [ 2 ]  [ 3 ]  [ 4 ]  [ 5 ]  [ 6 ]  [ 7 ]  [ 8 ]  [ 9 ]  [ 10 ]  [ 11 ]

O MODELO PADRÃO É:  SC-195  /   A   2   3   N   C   30   6   P   2   0   A
