Chave fim de curso tipo contadora de voltas

Chave fim de curso rotativa do tipo “contadora de voltas”, destinada a operar em qualquer tipo de máquina ou equipamento que necessite de uma monitoração/ automação ou limitação do número de voltas no eixo, recomendada para uso em locais onde se necessite de uma chave de grande confiabilidade e alta resistência eletromecânica aliado a uma baixa manutenção.

Este modelo é ideal para uso em Pontes Rolantes, Pórticos, Guindastes, Enroladores de cabos, Portas automáticas ou qualquer equipamento acionado por cabos, correntes ou engrenagens.

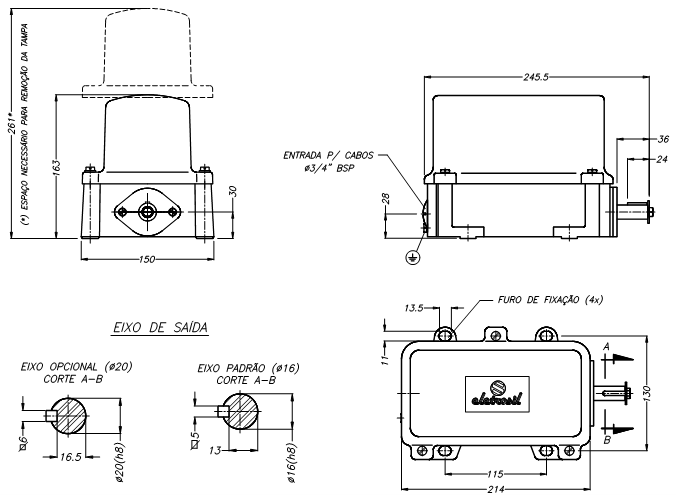

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com até 4 (quatro) contatos elétricos independentes, que podem ser bloco de contato de dupla ruptura e ação lenta (03 contatos no máximo), microswitch reversível (SPDT), ou sensor indutivo para corrente alternada (04 contatos no máximo), com as características a seguir.

Observação: Para chaves dotadas de saída analógica é possível a montagem de somente 02 contatos elétricos.

BLOCO DE CONTATO DE DUPLA RUPTURA

MICRORUPTOR  (SPDT)

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

SENSOR INDUTIVO

• (*) Consultar nosso depto de vendas para sensores com saída a cabo.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529

NÚMERO DE VOLTAS

A chave SC-202 pode ser fornecida com diversas relações (sob consulta), sendo as padronizadas as seguintes:

• Relação de 10/1 (dez voltas no eixo para 360º no came)
• Relação de 20/1 (vinte voltas no eixo para 360º no came)
• Relação de 30/1 (trinta voltas no eixo para 360º no came)
• Relação de 40/1 (quarenta voltas no eixo para 360º no came)
• Relação de 60/1 (sessenta voltas no eixo para 360º no came)
• Relação de 80/1 (oitenta voltas no eixo para 360º no came)
• Relação de 100/1 (cem voltas no eixo para 360º no came)
• Relação de 110/1 (cento e dez voltas no eixo para 360º no came)

TEMPERATURAS DE UTILIZAÇÃO

• Chave padrão                                                de – 5ºC à   80ºC
• Chave com proteção térmica de – 5ºC à 150ºC (*)

(*) somente para chaves com blocos de contatos convencionais ou de – 5ºC à 120ºC para os demais tipos de contatos.

ENTRADA DE CABOS

Possui duas entradas de cabos de f 3/4” BSP, que podem ser providas de tampões de vedação ou prensa cabos.

PINTURA

Pintura poliéster (eletrostática a pó) de alta resistência, estando disponíveis nas cores; Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

• Chave com invólucro em alumínio fundido 4,50 kg
• Chave com invólucro em ferro fundido 8,70 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro em alumínio fundido, pintura poliéster (eletrostática a pó) de alta resistência, componentes internos e externos em aço carbono bicromatizado, eixo montado sobre rolamentos blindados, blocos de contato em baquelite e contatos em latão e pastilhas em AgCdO, vedações em borracha nitrilica.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, molas em aço inoxidável, bloco de contato em poliéster com fibra de vidro, componentes butilicos adequados à temperatura, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido e demais componentes idênticos ao modelo padrão.

PROGRAMAÇÃO DOS CONTATOS

Esta chave possui regulagem independente e contínua dos contatos, através de sistema de cames deslizantes, variando desde a primeira volta até o número final de voltas (variável conforme relação de redução, vide número de voltas).

Obs.: Lembramos que os cames não são fornecidos programados, possuindo uma regulagem padrão de 180º, referente a 50% do número de voltas para cada came, portanto promovendo uma faixa de regulagem de 0 à 180º, nos casos em que a chave deverá ser programada para um deslocamento maior recomendamos que o ajuste seja executado no local, bastando para isso desbastar os cames com o auxílio de uma faca.

SOBRESSALENTES

A seguir relacionamos alguns códigos de peças sobressalentes para o modelo padrão, os códigos são especificados para fornecimento de conjuntos (kits), que contém todos os itens necessários para a perfeita manutenção do produto.

• BLOCO DE CONTATO 45013AA
• MICRORUPTOR REVERSÍVEL (1NA+1NF)                                                                              GL1NV
• POTÊNCIOMETRO                                 LU1A1006

TABELA PARA ESPECIFICAÇÃO

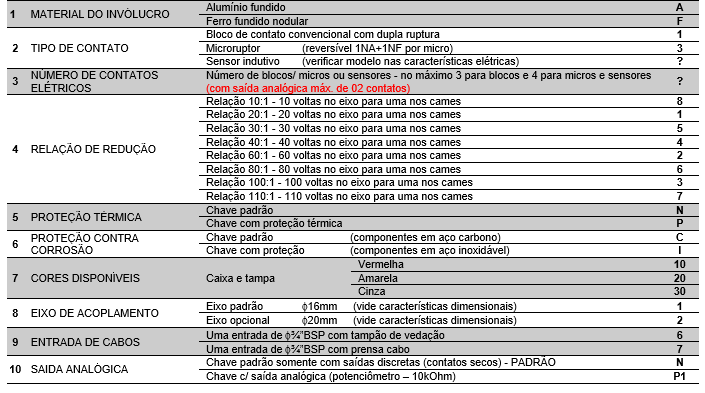

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO SC-202 /  [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]   [ 10 ]
