Chave de Desalinhamento para Transportador de Correia

Chave indicadora de desalinhamento para correias transportadoras, com
acionador do tipo rolete de 2 estágios de atuação e retorno automático, com
acionamento em uma direção e um sentido apenas.
Este modelo tem como principal aplicação, os transportadores de correia
de uso siderúrgico, cimenteiro e minerador, onde se tenha necessidade de uma
grande resistência mecânica, aliada a uma baixa freqüência de manutenção,
possuindo ainda excelentes condições para operar em ambientes altamente
contaminados com materiais pulverulentos em suspensão, atmosfera corrosiva
(marinha ou química) e também para temperaturas elevadas.

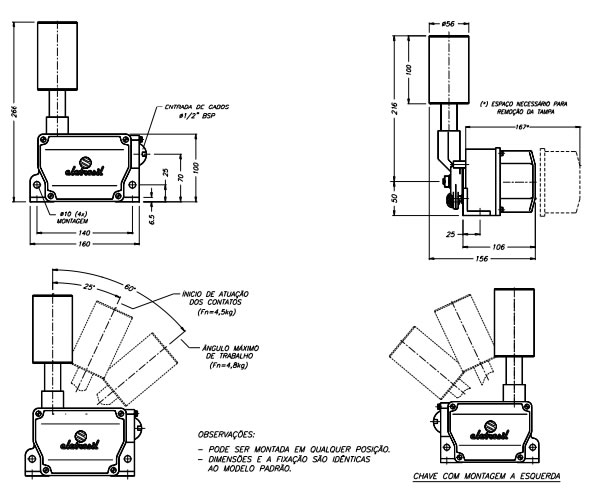

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS
CONTATOS E CARACTERÍSTICAS ELÉTRICAS
Pode ser fornecida com dois blocos de contatos independentes do tipo ponte com dupla ruptura, com pastilhas de AgCdO (prata + óxido de
cádmio), dois microruptores (SPDT), dois reed switch com acionamento magnético ou dois sensores indutivos, todos acionados por cames de
ação lenta, conforme características a seguir.
BLOCO DE CONTATO DE DUPLA RUPTURA

Tensão de isolação 600V.
SENSOR INDUTIVO

 (*) Consultar nosso depto de vendas para sensores com saída a cabo e normalmente fechado.
 (**) Deverá ser informado o tipo de saída (PNP ou NPN).
 Todos os modelos de sensores são do tipo “embutivel no metal”.
 É aconselhável a utilização de supressor de transientes.

MICRORUPTOR:

 Tensão de isolação: 480V
 Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
 Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

REED SWITCH:

Para uso com cargas indutivas, principalmente em Vcc é aconselhável a utilização de supressores de transientes.
GRAU DE PROTEÇÃO
IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.
TEMPERATURAS DE UTILIZAÇÃO
 Chave padrão – 5ºC à 80ºC
 Chave com proteção térmica – 5ºC à 120ºC
PINTURA
A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança
(Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.
PESO
 Chave com invólucro em alumínio fundido 3,20 kg
 Chave com invólucro em ferro fundido 5,40 kg
DADOS CONSTRUTIVOS
CHAVE PADRÃO: Invólucro e alavanca de acionamento em alumínio fundido, rolete em aço carbono, pintura externa em poliéster
(eletrostática a pó) de alta resistência, componentes internos em aço carbono bicromatizado, parafusos da tampa do tipo “imperdível” em aço
inoxidável, vedações em borracha especial, buchas do eixo em bronze, blocos de contatos e cames em baquelite, contatos elétricos em latão
com pastilhas de AgCdO.
CHAVE COM PROTEÇÃO TÉRMICA: Invólucro revestido com manta térmica, molas/ parafusos em aço inoxidável, blocos de contatos e
cames em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.
CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão, molas em aço inoxidável,
demais componentes idênticos ao modelo padrão.
CHAVE COM PROTEÇÃO ESPECIAL CONTRA CORROSÃO QUIMICA: Componentes internos e externos em aço inoxidável, buchas e
espaçadores em PTFE (Teflon), molas em aço inoxidável, retentor e vedações em borracha de silicone, blocos de contatos em poliéster com
fibra de vidro, demais componentes idênticos ao modelo padrão.

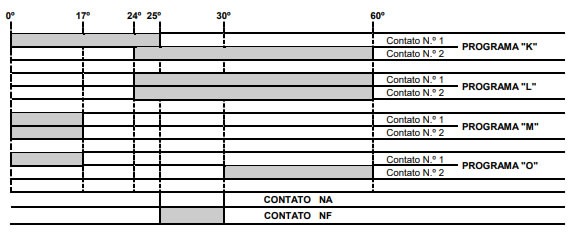

PROGRAMAÇÃO DOS CONTATOS
Os ângulos indicados, são referentes ao deslocamento da alavanca de acionamento, lembramos que neste modelo de chave a alavanca
possui apenas um sentido de atuação.

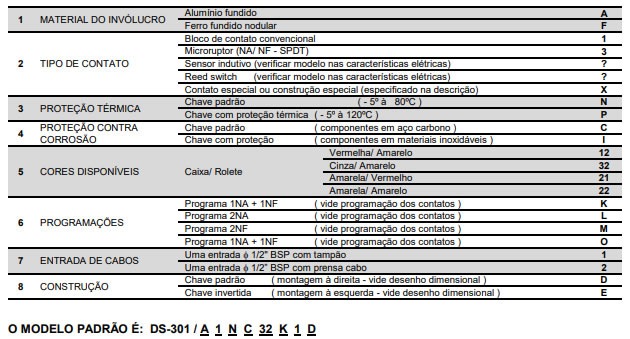

TABELA PARA ESPECIFICAÇÃO
Para uma perfeita especificação do modelo desejado, os números entre colchetes que correspondem aos itens da primeira coluna, deverão
ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.
MODELO DS-301 / [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ]
