Chaves Elétricas Combinadoras manetes

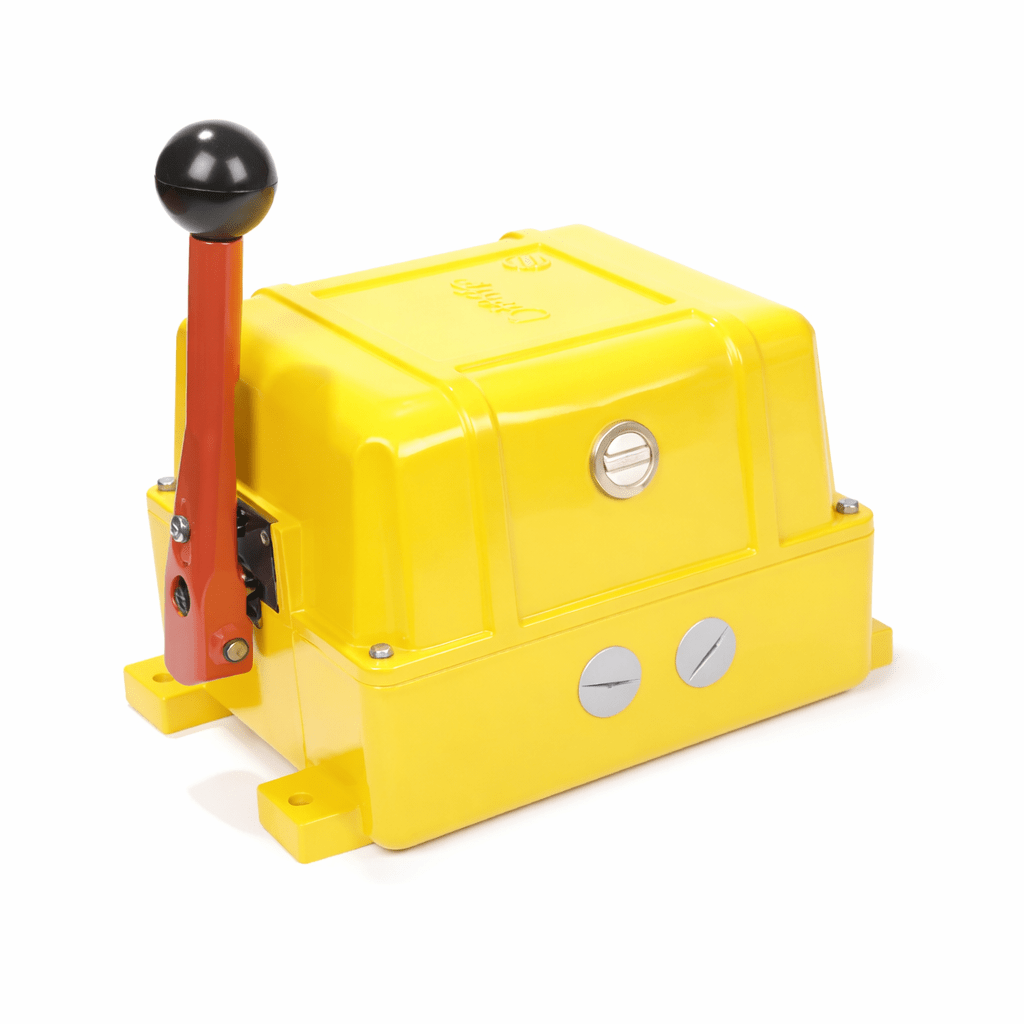

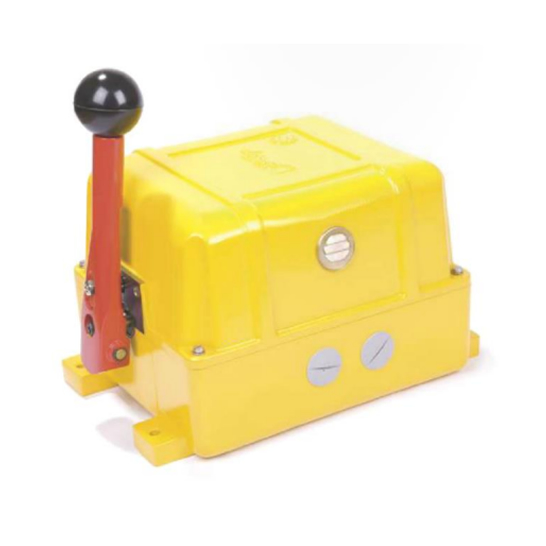

Chave combinadora, “manete” ou “controladora”, de movimento simples (uma direção), para montagem sobre mesa, construída em alumínio fundido (IP-55), desenvolvida especialmente para uso siderúrgico, em corrente contínua ou alternada, comandando diretamente os contatores de força, sem o auxilio de reles, com elevada freqüência de operação e uso ininterrupto.

Devido ao grau de proteção de seu invólucro e a resistência de seus componentes internos é indicada para uso em locais extremamente agressivos como: pontes rolantes e pórticos de uso siderúrgico, guindastes, máquinas para pátios de minério, carregadores e descarregadores de navios, etc.

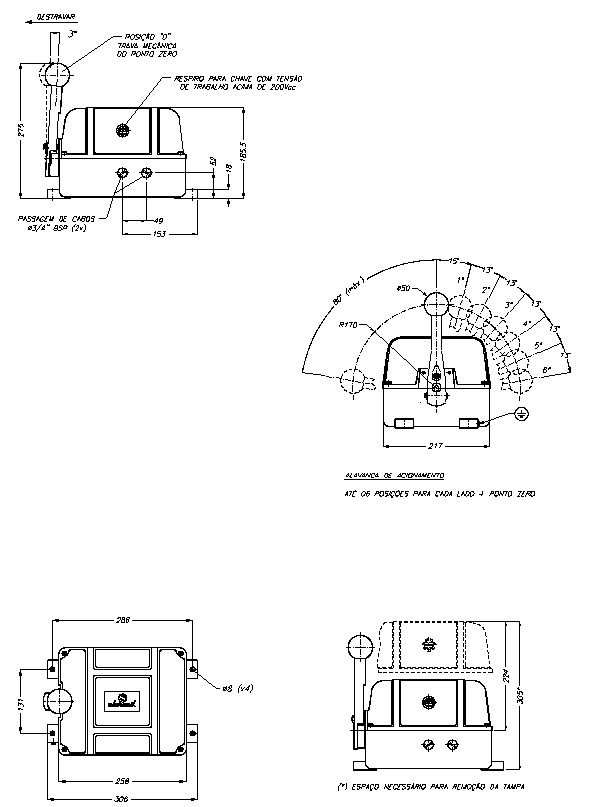

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

É dotada de até 14 (quatorze) contatos elétricos do tipo ponte com dupla ruptura, pastilhas de AgCdO (prata + óxido de cádmio), atuados por cames de alumínio ação rápida (um came atua dois contatos).

• É recomendada a utilização de supressores de transientes, quando a chave operar em circuito de corrente contínua com tensões acima de 200Vcc e alta indutância, assim como também é de extrema necessidade que a mesma tenha uma circulação de ar interna (+), para que se evite a formação de gases prejudiciais ao funcionamento da chave.
• (+) A Eletrosil irá fornecer a chave com sistema de respiro, sempre que a chave for solicitada para uso em corrente continua em tensões acima de 200V.

GRAU DE PROTEÇÃO

Esta chave possui um grau de proteção elevado quando montada com prensa cabo, exceto quando operar em corrente contínua com sistema de ventilação, conforme norma ABNT NBR IEC 60529 o grau de proteção será:

• Chave sem sistema de ventilação (corrente alternada) IP-65 (*)
• Chave com ventilação (corrente contínua) IP-54

(*) : Para operar em ambientes externos (ao tempo) é necessário que a entrada de cabos esteja protegida.

TEMPERATURA DE UTILIZAÇÃO

A temperatura recomendada para utilização é de:                      – 5ºC  à  80ºC.

ENTRADA DE CABOS

Possui duas entradas de cabos laterais de, f3/4” BSP com tampão de vedação ou prensa cabo, mas opcionalmente pode ser fornecida uma entrada inferior de f3/4” BSP.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

O peso da chave com 8 contatos e retorno automático é:                      8,10 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Caixa, alavanca de acionamento e cames em alumínio fundido, pintura externa em poliéster (eletrostática a pó) de alta resistência, eixo e componentes internos em aço carbono bicromatizados, mancais com rolamentos blindados, base dos contatos e separadores laterais em tecido de vidro com epóxi (TVE), contatos em latão com pastilhas de AgCdO (prata + óxido de Cádmio), roletes de acionamento dos contatos em PTFE (Teflon), retorno automático em caixa de aço com mola de fita construída em aço especial.

PROGRAMAÇÃO DOS CONTATOS

Esta chave possui até 6 (seis) posições da alavanca para cada lado de atuação, mais a posição zero, ajustado através de batente aparafusado na coroa posicionadora, e até 14 blocos de contatos individuais com fechamento programado através de cames metálicos (um came para dois contatos), conforme diagrama fornecido pelo cliente.

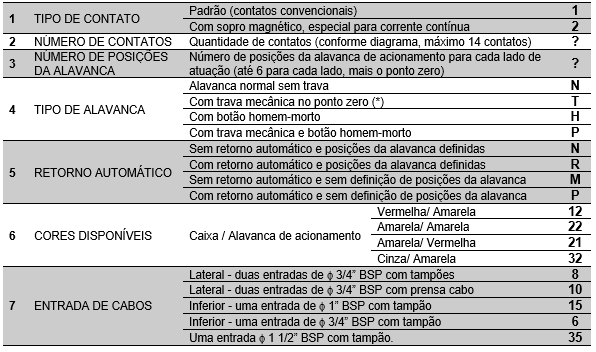

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna.

MODELO SC-745 /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]
