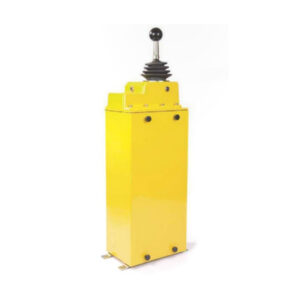

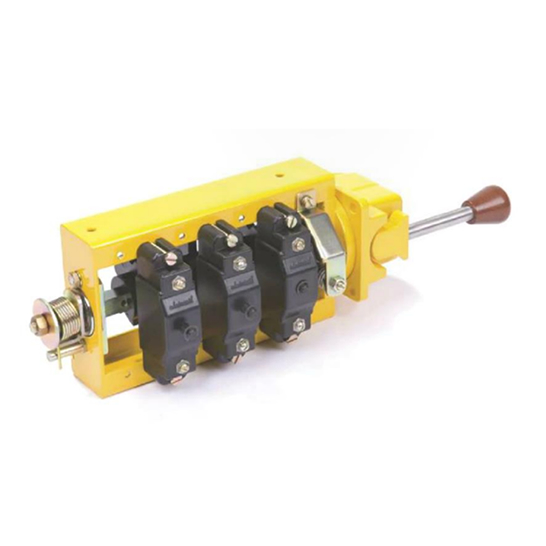

Chaves Elétricas Combinadoras manetes

Chave combinadora para movimento simples (uma direção e dois sentidos), também conhecida como “chave mestra”, “chave controladora” ou “manete”, desenvolvida para uso em console e mesas de comando, especial para uso siderúrgico em corrente contínua (250Vcc) ou alternada, com elevada freqüência de operações e uso ininterrupto, comandando diretamente os contatores de força, sem o auxilio de reles, ou para acionar inversores de frequência ou CLP’s através de saídas analógicas.

Devido a sua excepcional resistência eletromecânica, essa chave é indicada para comandar os movimentos de pontes rolantes, pórticos, guindastes, máquinas para pátios de minério, carregadores e descarregadores de navios, etc.

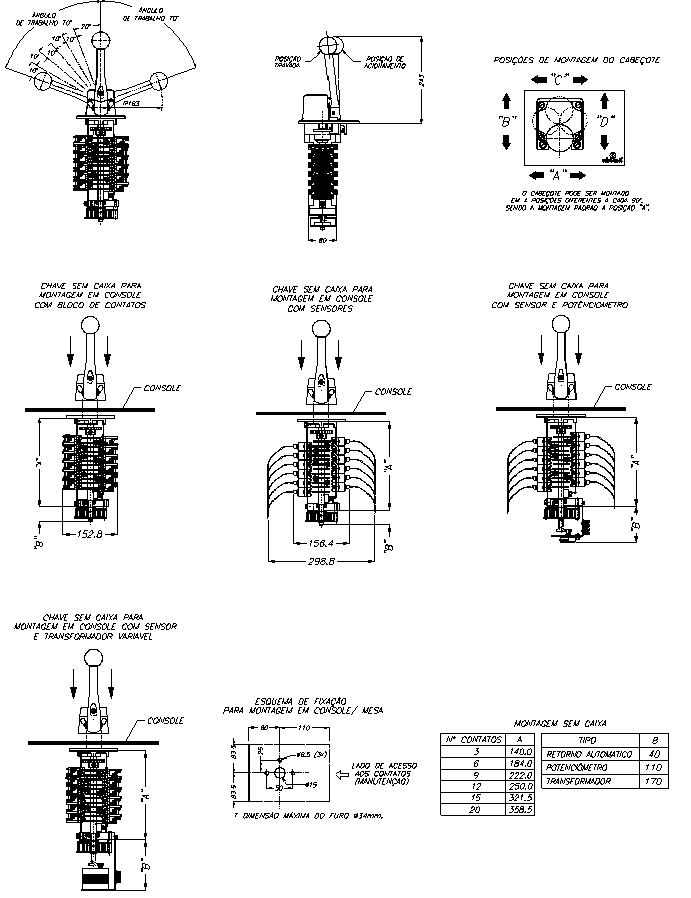

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com até 16 contatos elétricos independentes que podem ser blocos de contatos de dupla ruptura com pastilhas de AgCdO (prata + óxido de Cádmio) ou sensores indutivos para corrente contínua ou alternada (máx. 250V), todos acionados por cames de aço carbono (com tratamento térmico), conforme características a seguir.

BLOCO DE CONTATO DE DUPLA RUPTURA:

• Tensão de isolação 600V.

SENSOR INDUTIVO:

• (*) Consultar nosso departamento de vendas para sensores normalmente fechado.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Para uso com entrada direta em PLC, atentar para a queda de tensão e a corrente residual.
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

SAÍDA DIGITAL OU ANALÓGICA PARA INVERSOR DE FREQUÊNCIA, CLP, STEPLESS (VARICONT), ETC

Para comando de acionamentos eletrônicos, a chave pode ser fornecida com as seguintes opções:

SAIDA DIGITAL – Contatos secos que podem ser blocos ou sensores em combinação binária, Gray ou em degraus.

SAÍDAS ANALÓGICAS:

• POTENCIÔMETRO – De alta resistência mecânica, dotado de tap central e banda morta, potência de 3W e resistência de 4700W ( 2 x 2350W ).
• TRANSFORMADOR – De saída variável com primário em 110 ou 220Vca, secundário de 0 à 10/ 20 ou 40Vca, (as tensões do primário e do secundário deverão ser definidas no pedido (outras tensões sob consulta).
• TRANSFORMADOR + RETIFICADOR – Com primário em 110 ou 220Vca, secundário ligado a um retificador monofásico (onda completa) com saída em 10Vcc ou com saída de corrente de 4 à 20mA (com conversor instalado fora da chave).
• TRANSFORMADOR + CONVERSOR DE SINAL – Com primário em 110 ou 220Vca, secundário ligado a um conversor de tensão para corrente de 4 à 20mA (com o conversor a ser instalado fora da chave).
• ENCODER – Incremental com saída em pulsos para ser conectado a PLC.

Consultar nosso Departamento Técnico para montagens com adaptações de outros equipamentos como selsyn; encoder absoluto; potenciômetros com outros valores; etc.

CONSTRUÇÃO

Em função da aplicação as chaves são normalmente montadas das seguintes formas:

• CHAVE COM CAIXA: Para fixação no piso ou lateral, montada com caixa padrão, com suportes de fixação e calha padrão para até 12 contatos e com calha curta somente quando possuir com saída analógica (trafo, potenciômetro, encoder, etc.) e até 6 contatos.
• CHAVE SEM CAIXA: Para fixação em console ou mesa, normalmente montada com calha padrão para até 12 contatos e com calha curta (até 6 contatos) somente quando possuir saída analógica.

OBS.:

1. Para fornecimento de chave com calha curta (até 6 contatos) o modelo deverá ser especificado no pedido de compra.
2. No modelo com caixa de proteção não é possível a montagem das chaves com a calha padrão (12 contatos) e saída analógica, devido ao comprimento limitado da caixa de proteção.
3. Construções especiais deverão ser consultadas.

GRAU DE PROTEÇÃO

Possui grau de proteção diferente em função da montagem, conforme Norma ABNT NBR IEC 60529.

• Cabeçote (todas as montagens): IP-54 (proteção contra deposição de pó e respingos de líquidos)
• Chave com caixa de proteção: IP-54 (proteção contra deposição de pó e respingos de líquidos).
• Chave sem caixa de proteção: IP-00 para chave blocos e IP-20 para chave com sensor.

TEMPERATURAS DE UTILIZAÇÃO

Devido a operação da chave estar ligada diretamente a um acionamento humano, a temperatura ambiente não deverá exceder a temperatura suportável a uma pessoa, mas os limites operacionais da chave são :

• Chave padrão com blocos de contato: – 5ºC  à    120ºC
• Chave com sensores indutivos: – 5ºC  à      70ºC

ENTRADA DE CABOS

Possui duas entradas para cabos de Æ 2” (do tipo knockout), sendo uma inferior e a outra lateral, fechadas até o momento da instalação opcionalmente pode ser fornecida com conector para montagem rápida ou régua de bornes (consultar nosso Departamento de Vendas).

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

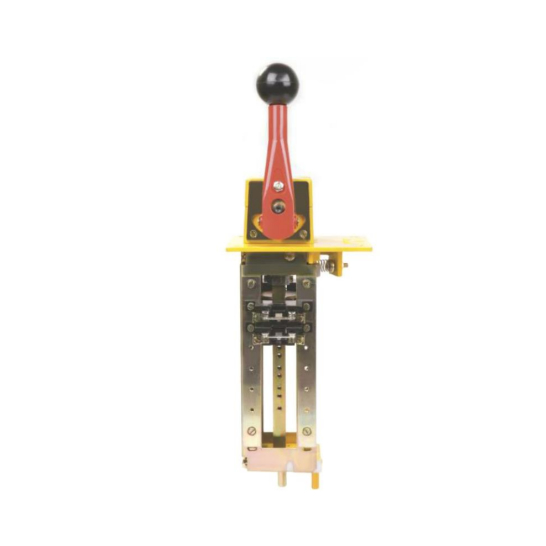

• SC-175 (para até 12 blocos de contatos)   5,2 kg
• SC-170 (para até 20 blocos de contatos)   6,5 kg

DADOS CONSTRUTIVOS

CHAVE COM BLOCOS DE CONTATO: Cabeçote, tampa do cabeçote, alavanca de acionamento e coroa posicionadora em alumínio fundido, calha de suporte dos contatos e componentes internos em aço carbono bicromatizado, pintura externa em poliéster (eletrostática a pó) de alta resistência, cames em aço carbono tratado termicamente, engrenagens em aço especial tratado termicamente, rolamentos blindados nos eixos, retorno automático construído em caixa de aço carbono com mola espiral em fita de aço especial, blocos de contatos em baquelite com contatos de latão e pastilhas de AgCdO.

CHAVE COM SENSORES: Suporte dos sensores em alumínio fundido, cames especiais em aço carbono, demais componentes idênticos ao modelo com blocos.

PROGRAMAÇÃO DOS CONTATOS

Esta chave possui até 6 (seis) posições da alavanca de acionamento para cada lado de atuação mais a posição zero, e até 20 blocos de contatos ou sensores indutivos, programados através de cames metálicos, conforme diagrama fornecido pelo cliente.

• Para a alteração de blocos para sensores é necessário a substituição dos cames, pois o came para bloco possui tratamento térmico e ângulos de ataque diferente.
• Para alteração de programação o came existente deverá ser substituído por outro na programação desejada, (solicitar o modelo ao nosso departamento de vendas, lembrando que deverá ser informado o tipo de contato utilizado).

SOBRESSALENTES

A seguir relacionamos alguns códigos de peças sobressalentes para o modelo padrão, os códigos são especificados para fornecimento de conjuntos (kits), que contém todos os itens necessários para a perfeita manutenção do produto.

• CABEÇOTE (consultar nosso depto comercial/ técnico)
• ALAVANCA                         (consultar nosso depto comercial/ técnico)
• POSICIONADOR (consultar nosso depto comercial/ técnico)
• RETORNO AUTOMÁTICO (consultar nosso depto comercial/ técnico)
• BLOCO DE CONTATO 45015AA

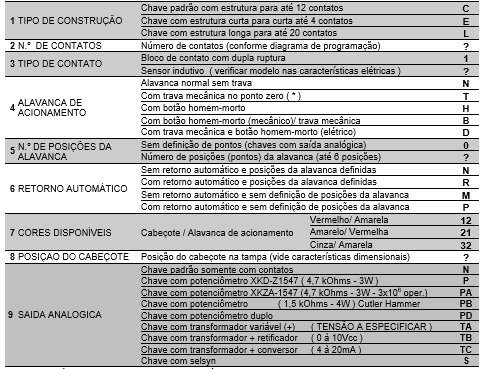

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO SC-175 /  [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]
