Chaves Elétricas Fim de Curso

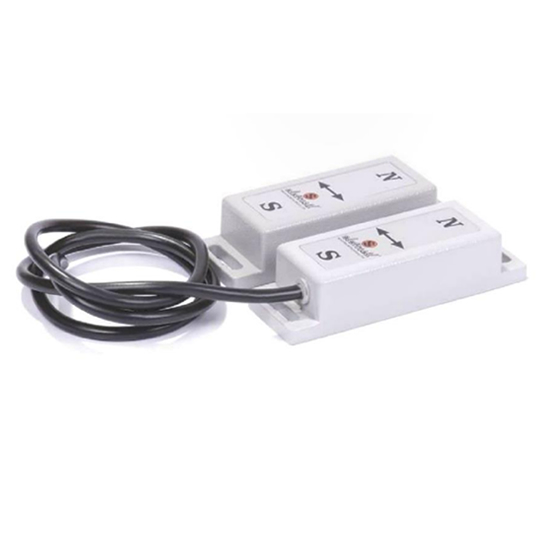

Chaves fim de curso com acionamento magnético, sem peças móveis ou contato mecânico
possuem alto grau de proteção (IP-67), indicadas para uso em ambientes extremamente
agressivos ou com grandes dificuldades para manutenção, pois não possuem itens que
necessitem de manutenção preventiva.
Ideais para utilização em locais com jatos constantes de líquidos; excesso de pós-abrasivos;
gases corrosivos ou inflamáveis, onde os limites tradicionais, do tipo “alavanca com roldana” ou
“lira”, não apresentam um bom desempenho, portanto são especialmente indicadas para uso
siderúrgico, minerador, petrolífero ou naval em equipamentos como: Pontes Rolantes,
máquinas para pátios de minérios, vagões de coqueria, carros de transferência de panelas,
máquinas operatrizes, guindastes, válvulas, etc.

CARACTERISTICAS DIMENSIONAIS

CARACTERISTICAS TÉCNICAS
CONTATOS E CARACTERÍSTICAS ELÉTRICAS:
Os contatos elétricos são do tipo reed switch (ampola de vidro com atmosfera inerte e contatos com revestimento em ouro ou Rhódio), com
acionamento através de campo magnético, pode trabalhar em corrente continua ou alternada com o mesmo reed.
O reed com remanência magnética é acionado quando da passagem do atuador (imã), invertendo comutando os contatos e retorna a
condição inicial somente quando o atuador (imã) passar novamente em sentido contrário.

ATUADOR MAGNÉTICO (magneto)
Para atuação do reed o magneto é montado com dois imãs de polaridade invertida, portanto o mesmo não deverá ser deslocado em sentido
diferente ao indicado nas “características dimensionais”, pois atuará o reed convencional duas vezes e o com remanência será desatuado na
mesma passagem, pois o atuador para reed com remanência magnética deverá possuir apenas uma polaridade, para acionar o reed em uma
passagem e desatuar na volta.
SUPRESSOR DE TRANSIENTES
Para utilização em corrente contínua com cargas indutivas é necessário a utilização do supressor de transientes, do tipo RC ou varistor, de
montagem externa no painel de alimentação/ bobinas dos contatores ou internamente à chave junto ao reed switch, deverá ser informado a
tensão de trabalho e o tipo da carga para melhor especificação dos supressores.
GRAU DE PROTEÇÃO
Possui grau de proteção diferente em função do modelo, conforme Norma ABNT NBR IEC 60529.
 LM-137/138 IP-67 (proteção contra imersão em líquidos)
TEMPERATURAS DE UTILIZAÇÃO
A elevação da temperatura de trabalho provoca alterações nas características do reed (capacidade e distâncias sensoras).
Temperaturas recomendadas -22ºC à 120ºC
VELOCIDADE DO ATUADOR
É recomendado que a velocidade do atuador não seja maior que 18,0m/s.
ENTRADA DE CABOS
 LM-138 entrada de cabos blindada são fornecidas com o cabo conectado no
comprimento padrão (1,0 metro), do tipo PP com revestimento em PVC para
90ºC (*), 2 x 0,5mm2
(para reed de 0,5A), 2 x 0,75mm2
(para reed superior à
0,5A) e 3 x 0,75mm2
(para reed reversível)
(*) sob encomenda poderá ser fornecido outro tipo de cabo.
PINTURA
A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis a seguinte cor padronizada: Cinza Claro (Munsell N6,5),
outras cores deverão ser consultadas.

PESOS
 LM-137 0,40 kg LM-138 0,36 kg
DADOS CONSTRUTIVOS
Invólucro em alumínio fundido, Reed switch encapsulado em resina e cabo elétrico do tipo PP para 90º (PVC)
PROGRAMAÇÃO DOS CONTATOS

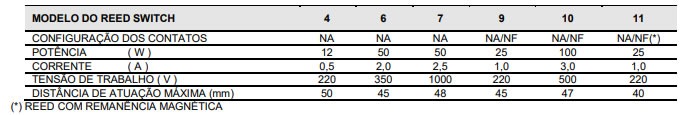

A programação dos contatos atende as especificações dos reed’s, conforme constam na tabela de características técnicas, para programações
diferentes com mais de um contato por chave, ou outras capacidades, que deste catálogo não constem, solicitamos que consultem nosso
Departamento Técnico.
TABELA PARA ESPECIFICAÇÃO
Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira coluna, deverão
ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna, ou pelos informados em tabelas anteriores.

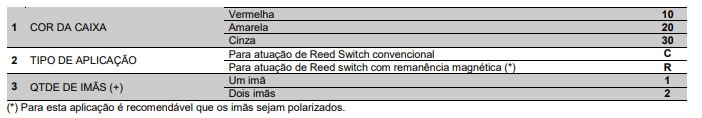

PARTE MAGNÉTICA ( ATUADOR )
MODELO LM-137 / [ 1 ] [ 2 ] [ 3 ]

(*) Para esta aplicação é recomendável que os imãs sejam polarizados.

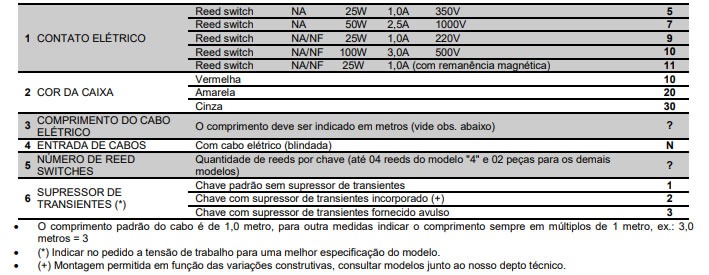

PARTE ELÉTRICA
MODELO LM-138 – [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ]
