Chaves Elétricas Fim de Curso

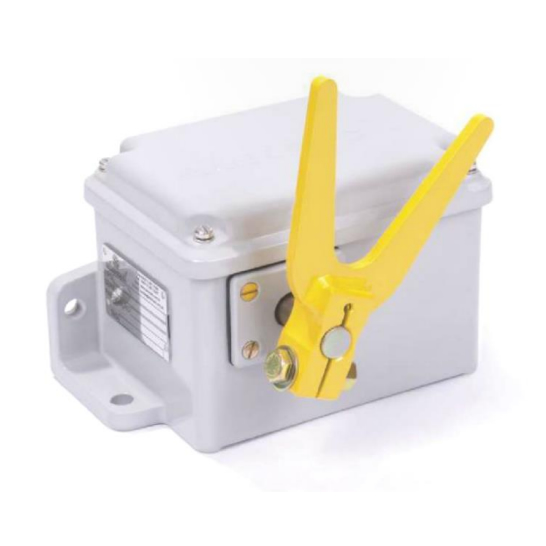

Chave fim de curso com alavanca em “V” ou “Lira com roldanas”, com acionamento em uma direção sem retorno automático, com contatos de ação instantânea, produzida especialmente para uso nas mais severas condições de trabalho, quando se necessita de uma chave com alto grau de proteção do invólucro e baixa manutenção.

Com base em suas qualidades, é uma chave ideal para uso siderúrgico, onde os ambientes apresentam alta concentração de contaminações e as mais adversas condições de trabalho. Indicada principalmente para linhas de laminação, máquinas de pátios de minérios, pontes rolantes, carros de transferência, etc.

SENSOR INDUTIVO:

• (*) Consultar nosso depto de vendas para sensores com saída à cabo, todos os modelos são do tipo “embutivel no metal”.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• É aconselhável a utilização de supressor de transientes.

REED SWITCH:

• Para uso com cargas indutivas, principalmente em Vcc é aconselhável a utilização de supressores de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURA DE UTILIZAÇÃO

• Chave padrão, sem proteção térmica -5ºC à    80ºC.
• Chave com proteção térmica -5ºC à   120ºC.

ENTRADA DE CABOS

Possui uma entrada para cabos de f ¾” BSP, provida de tampão de vedação ou de prensa cabo.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

• Chave com invólucro em alumínio fundido 3,60 kg.
• Chave com invólucro em ferro fundido 7,20 kg.

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro e acionador em alumínio fundido, pintura externa em poliéster (eletrostática a pó) de alta resistência, componentes internos e externos em aço carbono bicromatizados, base de contatos e cames em baquelite, parafusos da tampa do tipo “imperdível” em aço inoxidável, buchas da caixa em bronze especial, vedações em borracha nitrilica.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, molas em aço inoxidável, blocos de contatos em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão (inclusive molas) demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido, demais componentes e acabamentos idênticos ao modelo padrão.

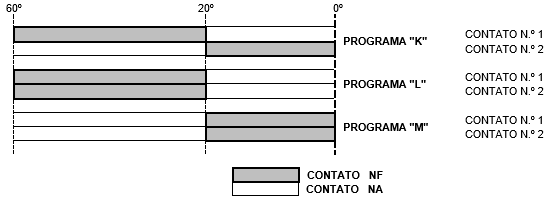

PROGRAMAÇÃO DOS CONTATOS

Para contatos do tipo Reed ou microruptor, considerar a possibilidade de utilização contatos reversíveis (SPDT), os ângulos indicados no diagrama são referentes ao deslocamento do acionador.

SOBRESSALENTES

A seguir relacionamos alguns códigos de peças sobressalentes para o modelo padrão, os códigos são especificados para fornecimento de conjuntos (kits), que contém todos os itens necessários para a perfeita manutenção do produto.

• ALAVANCA DE ACIONAMENTO (PADRÃO ABERTURA 45°) 230101105
• BLOCO DE CONTATO                                                                                               45017AA
• MICRORUPTOR REVERSÍVEL PADRÃO (SPDT)                 GL1NV
• MICRORUPTOR REVERSÍVEL COM RUPTURA POSITIVA (SPDT)                 GL1PV

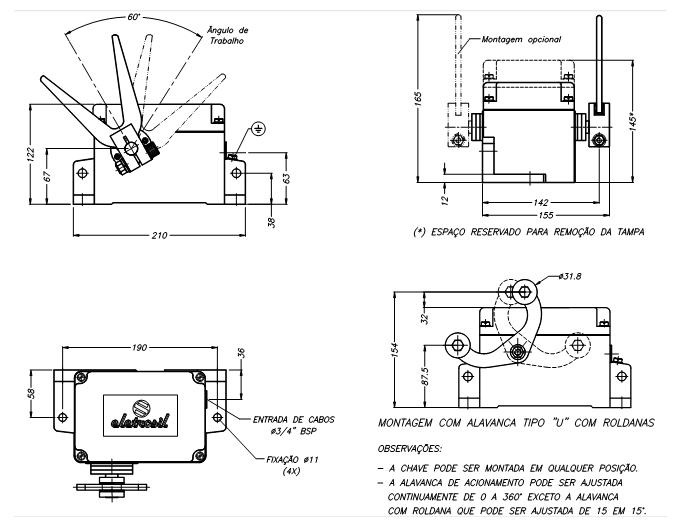

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com dois blocos de contatos independentes do tipo ponte com dupla ruptura, com pastilhas de AgCdO (prata + óxido de cádmio), dois microruptores ruptura positiva (SPDT), dois microruptores simples (SPDT), dois reed switch com acionamento magnético ou dois sensores indutivos, todos acionados por cames de ação instantânea, conforme características a seguir.

BLOCO DE CONTATO CONVENCIONAL

• Tensão de isolação: 600 V
• Não é recomendável a utilização em tensões abaixo de 110V.

MICRORUPTOR (SPDT):

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

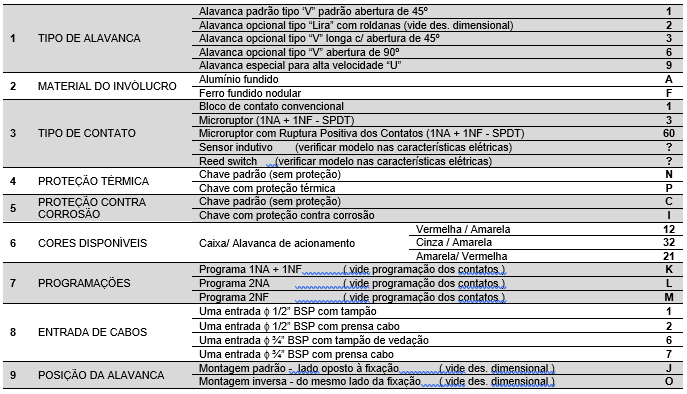

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO   SC-442 /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]

O MODELO PADRÃO É:   SC-442 /  1  A  1  N  C  32  K  6  J

OBSERVAÇÕES:

1. Para modelos especiais ou variações que não constem neste catálogo, solicitamos consultar nosso Departamento Técnico.
2. Os demais itens sobressalentes do modelo padrão ou de outros modelos, deverão sofrer consulta prévia ao nosso Departamento Comercial.
3. A Eletrosil possui departamento especializado em recuperação de chaves.
