Chaves Elétricas Fim de Curso tipo Alavanca com Roldana

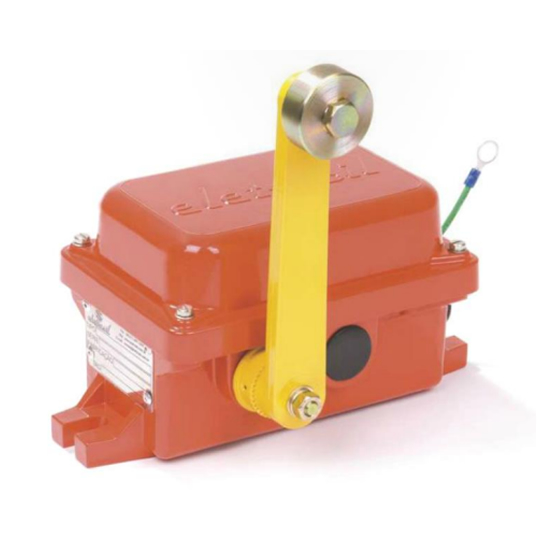

Chave fim de curso para serviço pesado do tipo “alavanca com roldana”, com acionamento em uma direção e dois sentidos, com retorno automático, e até 3 estágios de atuação dos contatos, especialmente projetada para operar em ambientes agressivos.

A chave SC-270 pode ser utilizada também como fim de curso de içamento em pontes rolantes, guindastes, etc., tem como principal aplicação, os equipamentos e máquinas móveis de uso siderúrgico e minerador, em ambientes agressivos e altamente contaminados, com materiais pulverulentos em suspensão, com atmosfera corrosiva (marinha ou química) e também para temperaturas elevadas.

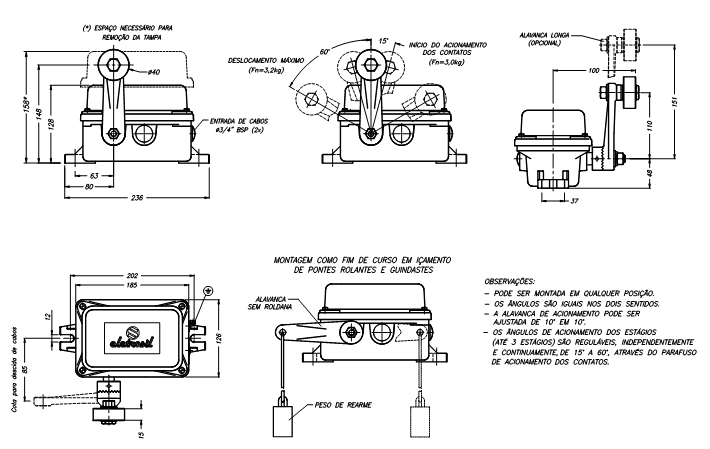

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser montada com até 03 (três) contatos elétricos, que podem ser microruptores reversíveis de ação instantânea (SPDT), reed switches com atuação magnética (01 contato NA ou SPDT) ou sensores indutivos (01 contato NA ou NF) para corrente alternada ou contínua, com as capacidades especificadas a seguir.

MICRORUPTOR  (SPDT):

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

SENSOR INDUTIVO:

• (*) Consultar nosso depto de vendas para sensores com saída a cabo.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

REED SWITCH:

• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável a utilização de supressores de transientes.

GRAU DE PROTEÇÃO

IP-66 (proteção contra pó e jatos potentes de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURAS DE UTILIZAÇÃO

• Chave padrão -5ºC  à    80ºC
• Chave com proteção térmica -5ºC  à  120ºC

ENTRADA DE CABOS

Possui duas entradas de cabos, de f 3/4”BSP, que podem ser providas de tampões de vedação ou prensa cabos.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

• Chave com invólucro em alumínio fundido 2,70 kg
• Chave com invólucro em ferro fundido 6,50 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO – Invólucro, alavanca de acionamento e trava mecânica em alumínio fundido, pintura externa em poliuretano sobre primer ou eletrostática a pó, componentes internos e externos em aço carbono bicromatizado, buchas em bronze especial, parafusos da tampa do tipo “imperdível” em aço inoxidável, fixados em insertos de latão e vedações em borracha nitrílica.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO – Componentes internos e externos em aço inoxidável ou latão, molas em aço inoxidável, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO TÉRMICA – Revestimento interno com manta térmica, molas em aço inoxidável e vedações adequadas à temperatura, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA – Invólucro em ferro fundido, demais componentes idênticos ao modelo padrão.

PROGRAMAÇÃO DOS CONTATOS

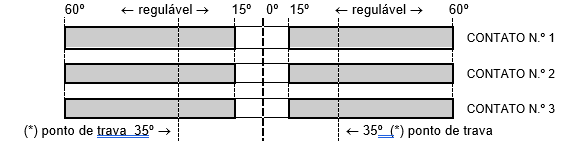

Este modelo de chave pode ter até 3 estágios de atuação dos contatos, sendo um contato por estágio com regulagem individual, o ajuste é executado através de parafuso na faixa de 15º à 60º, lembrando que o ponto de atuação da trava mecânica é a 35º.

• (*) somente para chave que possua trava mecânica para rearme manual.
• Os ângulos indicados no diagrama são referentes ao deslocamento da alavanca de acionamento.

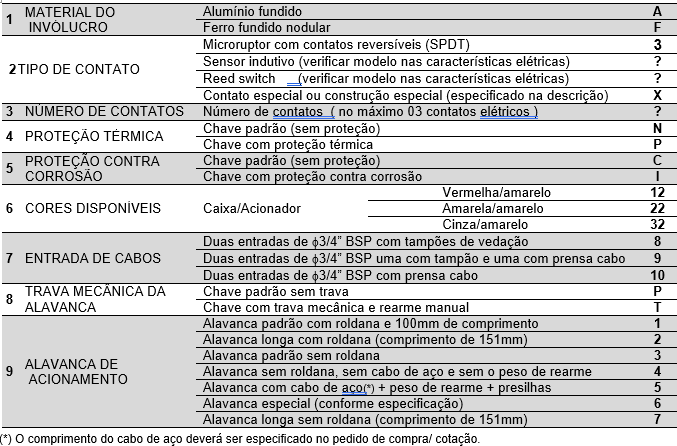

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado, os números entre colchetes que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO SC-270 /  [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]

O MODELO PADRÃO É:  SC-270 /   A   3   2   N   C   12   8   P   1

SOBRESSALENTES

A seguir relacionamos alguns códigos de peças sobressalentes para o modelo padrão, os códigos são especificados para fornecimento de conjuntos (kits), que contém todos os itens necessários para a perfeita manutenção do produto.

• CONJUNTO SUPORTE DOS CONTATOS 2300208 (montado com 2 microruptores)
• CONJUNTO DA ALAVANCA DE ACIONAMENTO PADRÃO 2308902A
• CONJUNTO DA ALAVANCA DE ACIONAMENTO LONGA 2308905A
• MICRORUPTOR REVERSÍVEL (SPDT) GL1N
