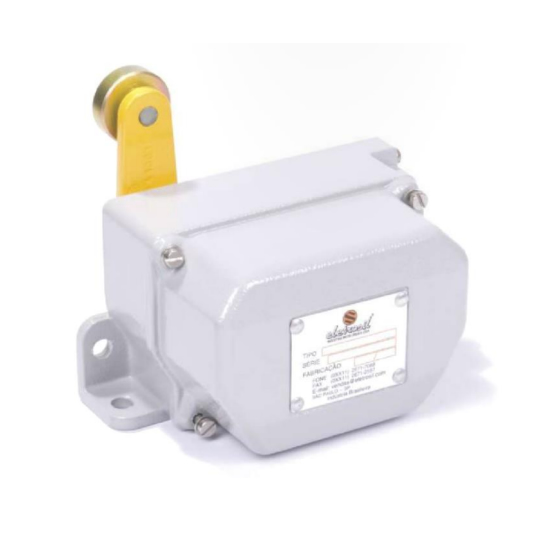

Chaves Elétricas Fim de Curso tipo Alavanca com Roldana

Chave fim de curso do tipo “alavanca com roldana”, com acionamento em uma direção e dois sentidos com retorno automático, produzida especialmente para uso nas mais severas condições de trabalho, com alto grau de proteção do invólucro e baixa manutenção.

Com base em suas qualidades é uma chave ideal para uso siderúrgico, onde os ambientes apresentam alta concentração de contaminações e as mais adversas condições de trabalho, indicada principalmente para linhas de laminação, máquinas de pátios de minérios, pontes rolantes, carros de transferência, etc.

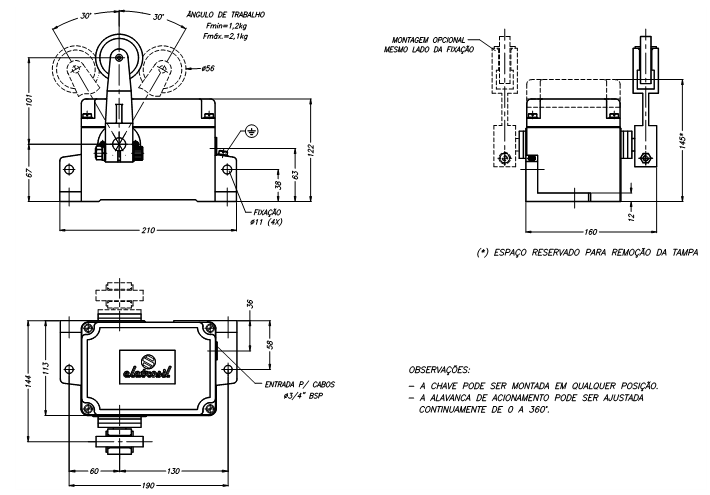

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com dois blocos de contatos independentes do tipo ponte com dupla ruptura, com pastilhas de AgCdO (prata + óxido de cádmio), dois microruptores (SPDT), dois reed switch com acionamento magnético ou dois sensores indutivos, todos acionados por cames de ação lenta, conforme características a seguir.

BLOCO DE CONTATO CONVENCIONAL

• Tensão de isolação: 600 Vca/cc.

SENSOR INDUTIVO:

• (*) Consultar nosso depto de vendas para sensores com saída à cabo e normalmente fechado.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

MICRORUPTOR  (SPDT):

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

REED SWITCH:

• Para uso com cargas indutivas, principalmente em Vcc é aconselhável a utilização de supressores de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURAS DE UTILIZAÇÃO

• Chave padrão – 5ºC  à    80ºC
• Chave com proteção térmica – 5ºC  à  120ºC

ENTRADA DE CABOS

Possui duas entradas de cabos, de f 3/4”BSP, que podem ser providas de tampões de vedação ou prensa cabos.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

• Chave com invólucro em alumínio fundido 3,40 kg.
• Chave com invólucro em ferro fundido 7,30 kg.

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Caixa e acionador em alumínio fundido, pintura externa em poliéster (eletrostática a pó) de alta resistência, eixos e componentes e molas em aço carbono, parafusos da tampa do tipo “imperdível” em aço inox, blocos de contatos em baquelite, contatos com pastilhas em AgCdO, buchas dos eixos em bronze especial, cames em poliamida.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, molas em aço inoxidável, blocos de contatos em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão (inclusive molas) demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido, demais componentes idênticos ao modelo padrão.

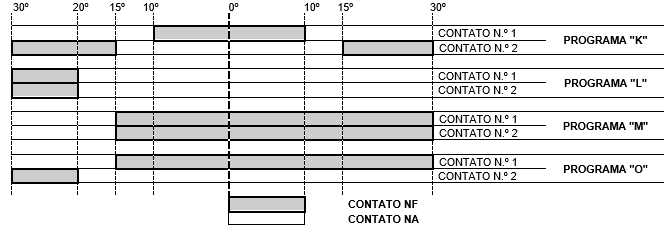

PROGRAMAÇÃO DOS CONTATOS

Os ângulos indicados no diagrama são referentes ao deslocamento do acionador, para contatos do tipo microruptor/ reed, considerar a possibilidade de utilização de contatos do tipo SPDT.

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO SC-221 /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]

O MODELO PADRÃO É:   SC-221 /   A   1   N   C   32   O   6   J   1
