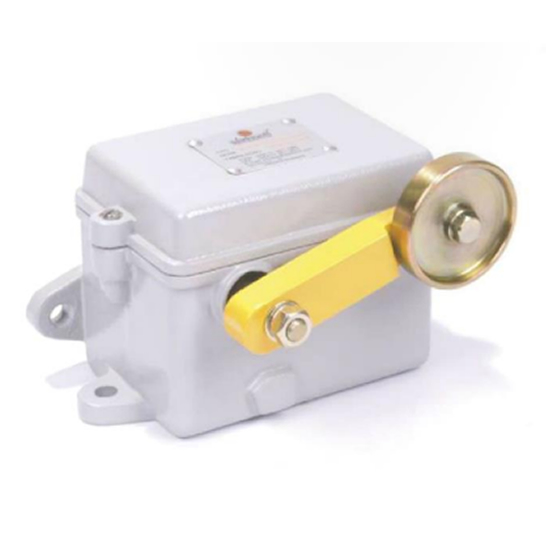

Chave fim de curso do tipo “alavanca com roldana”, com acionamento em uma direção e dois sentidos com retorno automático, produzida especialmente para uso nas mais severas condições de trabalho, quando se necessita de uma chave com alto grau de proteção do invólucro e baixa manutenção.

Com base em suas qualidades, é uma chave ideal para uso siderúrgico, onde os ambientes apresentam alta concentração de contaminações e as mais adversas condições de trabalho. Indicada principalmente para linhas de laminação, máquinas de pátios de minérios, pontes rolantes, carros de transferência, etc.

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Possui dois contatos independentes do tipo ponte (dupla ruptura), com pastilhas em AgCdO (prata + óxido de cádmio), montados sobre base única em baquelite e acionados por cames de ação lenta, conforme características a seguir.

CAPACIDADE DOS CONTATOS ELÉTRICOS

• Tensão de operação de isolação de 250V/ 600Vca/cc.
• Pode operar normalmente com cargas indutivas em corrente continua até 250Vcc sem a necessidade de utilização de supressores de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURA DE UTILIZAÇÃO

• Chave padrão – 5ºC  à  80ºC
• Chave com proteção térmica – 5ºC  à  120ºC

ENTRADA DE CABOS

Possui uma entrada para cabos de f ¾” BSP, que pode ser provida de tampão de vedação ou de prensa cabo.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

• Chave com invólucro em alumínio fundido 2,20 kg
• Chave com invólucro em ferro fundido 4,60 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro e acionador em alumínio fundido, pintura externa em poliéster (eletrostática a pó) de alta resistência, componentes internos e externos em aço carbono bicromatizados, base de contatos e cames em baquelite, parafusos da tampa do tipo “imperdível” em aço inoxidável, buchas da caixa em bronze especial, vedações em borracha nitrilica.

CHAVE À PROVA DE CORROSÃO: Componentes internos e externos em aço inoxidável ou latão (inclusive molas), demais peças idênticas ao modelo padrão.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, molas em aço inoxidável, componentes de borracha adequados à temperatura, base de contatos e cames em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido, demais componentes idênticos ao modelo padrão.

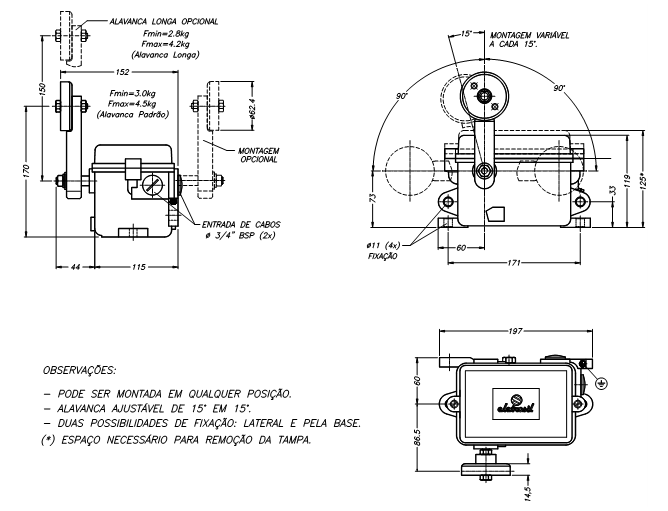

CARACTERÍSTICAS DIMENSIONAIS

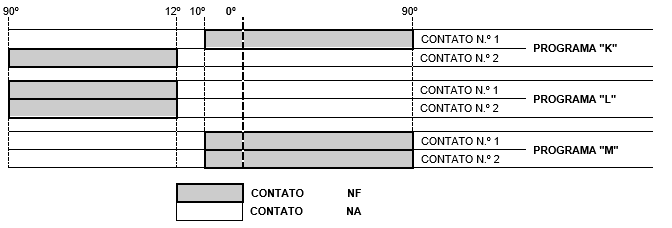

PROGRAMAÇÃO DOS CONTATOS

Os ângulos indicados no diagrama são referentes ao deslocamento da alavanca de acionamento, sendo que a mesma poderá ser ajustada de 0º à 360º de 15º em 15º, outras programações deverão ser consultadas.

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna ou pelos informados em tabelas anteriores.

MODELO SC-158 /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]
