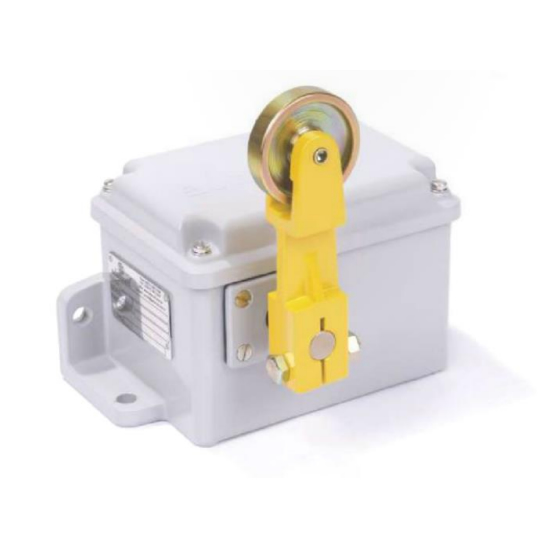

Chaves Elétricas Fim de Curso tipo Alavanca com Roldana

Chave fim de curso para serviços pesados do tipo “alavanca com roldana”, com dimensões reduzidas, grande resistência eletromecânica, alto grau de confiabilidade e vasta gama de variações construtivas.

O desenvolvimento desta chave teve por finalidade atender a aplicações onde se necessitava de um fim de curso com ótimas qualidades mecânicas e elétricas, e que trabalhasse próximo a fontes de calor sem alterar demasiadamente suas características, com essas qualidades a chave SC-1921 é indicada para trabalhar em automação e monitoração de pontes rolantes, válvulas de altos fornos, máquinas móveis para mineração e pátios de minérios, carros de transferência de panelas, linhas de laminação, etc.

REED SWITCH:

• Para uso com cargas indutivas, principalmente em Vcc é aconselhável a utilização de supressores de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURAS DE UTILIZAÇÃO

• Chave padrão                         – 5ºC  à    80ºC
• Chave com proteção térmica             – 5ºC  à  120ºC

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

 VELOCIDADES DE ACIONAMENTO

As velocidades de ataque no acionador da chave SC-1921 são as seguintes:

• Velocidade mínima     5 metros/min.
• Velocidade máxima 100 metros/min.

PESO

• Chave com invólucro em alumínio fundido: 1,8 kg.
• Chave com invólucro em ferro fundido : 3,3 kg.

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro e acionador em alumínio fundido, pintura em poliéster (eletrostática a pó), componentes internos em aço carbono bicromatizado, parafusos da tampa do tipo “imperdível” em aço inoxidável, vedações em borracha especial, buchas do eixo em bronze, blocos de contatos e cames em baquelite, contatos elétricos em latão com pastilhas de AgCdO.

CHAVE COM PROTEÇÃO TÉRMICA: invólucro revestido com manta térmica, molas/ parafusos em aço inoxidável, blocos de contatos e cames em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: componentes internos e externos em aço inoxidável ou latão, molas em aço inoxidável, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO ESPECIAL CONTRA CORROSÃO QUÍMICA: componentes internos e externos em aço inoxidável, buchas e espaçadores em PTFE, molas em aço inoxidável, retentor e vedações em borracha de silicone, blocos de contatos em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

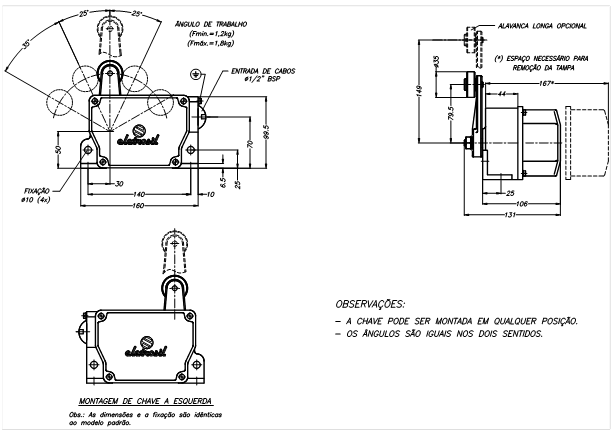

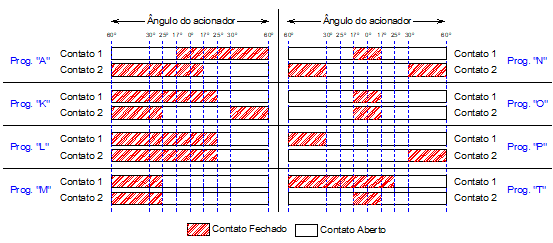

PROGRAMAÇÃO DOS CONTATOS

Os ângulos indicados nos diagramas são referentes ao deslocamento do acionador, e todos os pontos de atuação podem ser alterados em mais ou menos 45º através de relocação dos cames (possuem 6 posições distintas).

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com dois blocos de contatos independentes do tipo ponte com dupla ruptura, com pastilhas de AgCdO (prata + óxido de cádmio), dois microruptores (SPDT), dois reed switch com acionamento magnético ou dois sensores indutivos, todos acionados por cames de ação lenta, conforme características a seguir.

BLOCO DE CONTATO DE DUPLA RUPTURA

• Tensão de isolação 600V.

SENSOR INDUTIVO:

• (*) Consultar nosso depto de vendas para sensores com saída a cabo e normalmente fechado.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

 MICRORUPTOR  (SPDT):

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

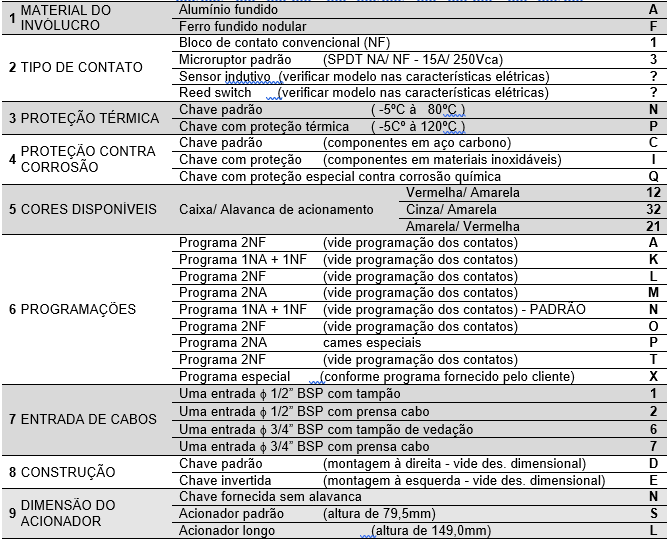

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO   SC – 1921 /  [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]

MODELO PADRÃO É:   SC-1921 /   A   1   N   C   32   N   1   D   S

SOBRESSALENTES

A seguir relacionamos alguns códigos de peças sobressalentes para o modelo padrão, os códigos são especificados para fornecimento de conjuntos (kits), que contém todos os itens necessários para a perfeita manutenção do produto.

• ALAVANCA DE ACIONAMENTO (Padrão) 2301410A
• ALAVANCA DE ACIONAMENTO (Longa) 230141014A
• BLOCO DE CONTATO 45013AA
• MICRORUPTOR GL1D

OBSERVAÇÕES:

1. Para modelos especiais ou variações que não constem neste catálogo, solicitamos consultar nosso Departamento Técnico.
2. Os demais itens sobressalentes do modelo padrão ou de outros modelos, deverão sofrer consulta prévia ao nosso Departamento Comercial.
3. A Eletrosil possui departamento especializado em recuperação de chaves.
