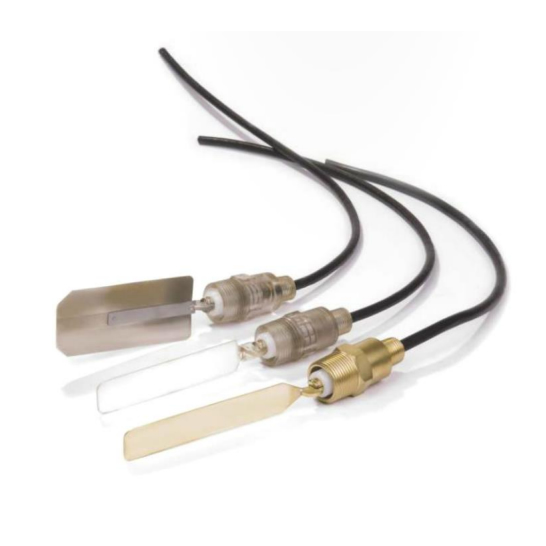

Chaves Elétricas Indicadoras

As “chaves de fluxo” ou “fluxostatos” do tipo pá, fabricadas pela Eletrosil, foram desenvolvidas
para funcionar como indicadores de fluxo em tubulações hidráulicas para monitoramento e
automação de sistemas, sendo utilizadas também para indicação de fluxo de ar e gases em
tubulações de ventilação ou exaustão.
São ideais para automação de estações elevatórias (recalque), de tratamento de água, de
tratamento de esgotos, circuitos de refrigeração ou lubrificação forçada, caixas d’água,
irrigação, Booster e em instalações automáticas (motobomba) de incêndio predial e industrial.

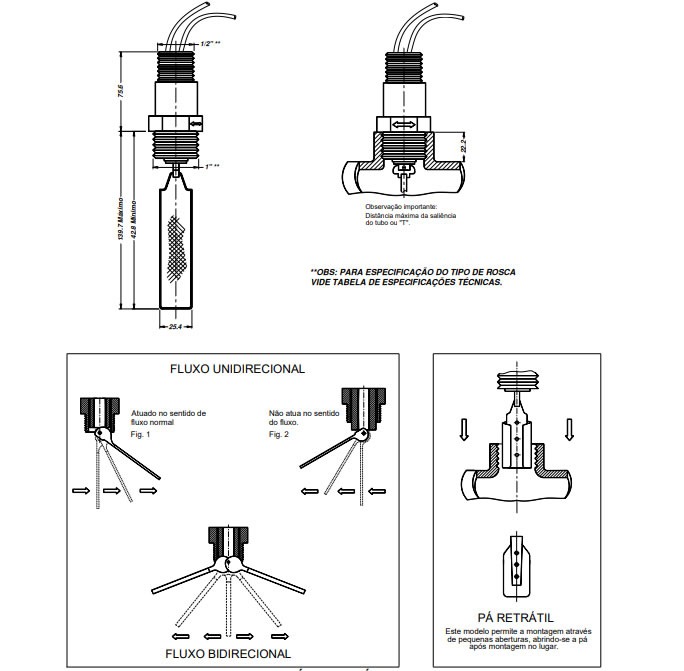

CARACTERÍSTICAS DIMENSIONAIS

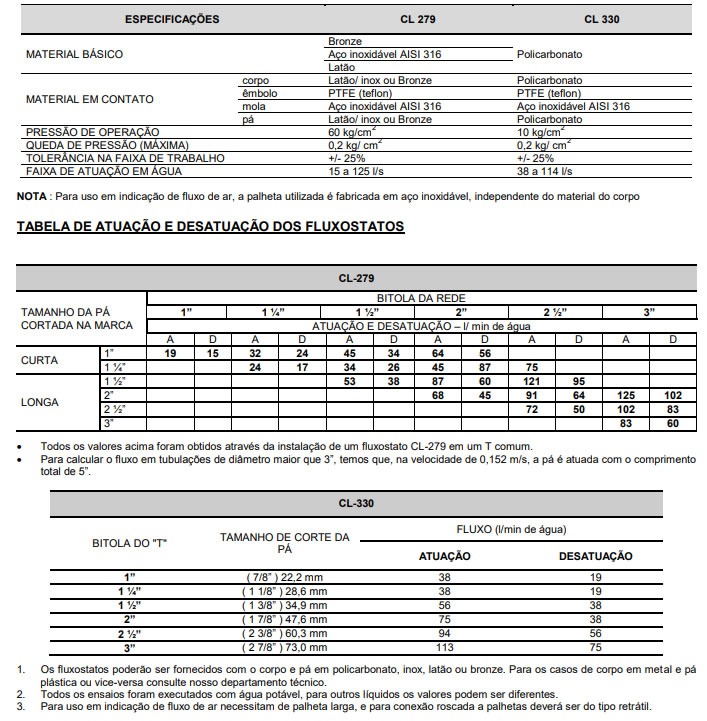

CARACTERÍSTICAS TÉCNICAS
CONTATOS ELÉTRICOS
É fornecida com 01 contato elétrico do tipo reed switch simples (NA) ou reversível (SPDT – NA/NF) de ação instantânea, com atuação
magnética, vida elétrica de 2 x 106
operações (Nos limites máximos permitidos), para corrente alternada ou contínua, com as capacidades
especificadas a seguir.
CARACTERÍSTICAS ELÉTRICAS:

Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável a utilização de supressores de transientes.
SUPRESSOR DE TRANSIENTES
Para utilização em corrente contínua com cargas indutivas é necessária a utilização do supressor de transientes, do tipo RC ou varistor, de
montagem externa no painel de alimentação ou diretamente na bobina do contator/ relê a ser acionado, deverá ser informado a tensão de
trabalho e o tipo da carga para melhor especificação dos supressores.

RAU DE PROTEÇÃO
IP-67 (proteção contra imersão em líquidos), conforme Norma ABNT NBR IEC 60529.
TEMPERATURAS DE UTILIZAÇÃO
 Chave CL-279 (metálica) -55ºC à 150ºC
 Chave CL-330 (policarbonato) -20ºC à 107ºC
ENTRADA DE CABOS
Entrada de cabos blindada, fornecidas com o cabo conectado no comprimento padrão (0,5 metro), do tipo PP com revestimento em PVC para
90ºC (*), 2 x 0,5mm2
(para reed de 0,5A), 3 x 0,75mm2
(para reed reversível)
(*) sob encomenda poderá ser fornecido outro tipo ou comprimento de cabo.
DADOS CONSTRUTIVOS E OPERACIONAIS
Os materiais para uso em industrias alimentícias e em tubulações de água tratada deverão ser são todos inertes e não contaminantes (aço
inoxidável AISI 316, policarbonato e PTFE).

CARACTERÍSTICAS BÁSICAS
 Podem ser instalado em tubulações a partir de 1”;
 Podem ser montadas em uma conexão do tipo “T”, sem nenhuma adaptação especial, como também podem ser montadas diretamente
sobre furo roscado na tubulação ou sobre colares;
 Não oferece resistência ao fluxo < 0,2 kg/ cm2
de queda de pressão;
 Não necessita manutenção;
 Possui apenas duas peças móveis, sendo que o embolo confeccionado em “PTFE” – Politetrafluoretileno (coeficiente de atrito igual ao do
gelo sobre o gelo);
 Para fluxo Unidirecional não possui esbarro mecânico na pá (vide características dimensionais), o que evita a quebra no golpe de aríete
ou contrafluxo;
 Grande resistência aos golpes de Aríete;
 Podem funcionar em qualquer posição (horizontal/ vertical/ inclinada, etc.);
 Possui isolamento total da parte elétrica com ambiente interno ou externo à tubulação;
 Confeccionada somente em materiais inoxidáveis e resistentes a diversos produtos químicos;
 Dimensões reduzidas (vide desenho dimensional);
 Pode ter acionamento por imãs opostos em substituição a mola.

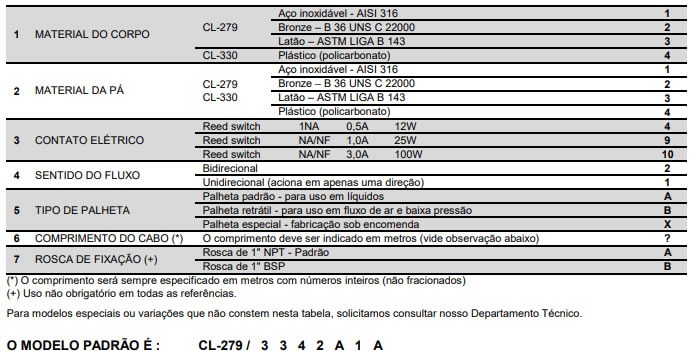

TABELA PARA ESPECIFICAÇÃO
Para uma perfeita especificação do modelo desejado, os números entre colchetes que correspondem aos itens da primeira coluna, deverão
ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.
MODELO CL-279 (330) / [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ]
