Chaves Elétricas Limite de Potência

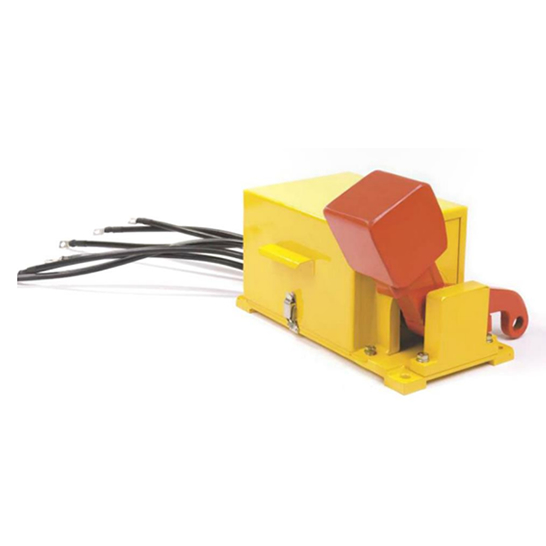

Chave fim de curso de acionamento por contrapeso, conhecida também como “Limite de Potência”, para seccionamento de um ou dois motores simultaneamente, com contatos de ação instantânea e rearme automático, podendo ser reversíveis para frenagem dinâmica, utilizada em corrente contínua ou alternada atuando diretamente no circuito de força interrompendo o(s) motor (es) em qualquer regime de trabalho.

É indicada para uso em içamento de cargas em pontes rolantes, pórticos, guindastes ou outros equipamentos similares. Devido a sua elevada robustez eletromecânica é especialmente indicada para pontes rolantes de produção em siderurgia, em pátios de placas e bobinas, pátios de sucata, aciarias e laminações em geral.

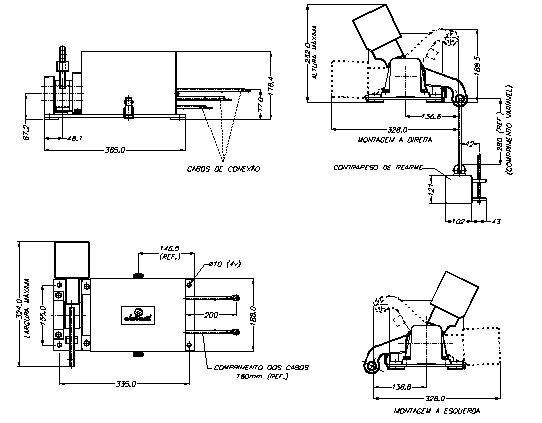

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Dotada de contatos elétricos simples, 2 ou 3 pólos, ou reversíveis 4 ou 6 pólos, de abertura instantânea e sistema de sopro magnético, com bobinas e câmaras de extinção de arco para uso em corrente contínua.

• As capacidades aqui informadas foram definidas para motores padronizados, do tipo série para corrente contínua e de anéis para corrente alternada, para outros motores a chave deverá ser dimensionada pela corrente nominal do motor.
• Para chaves duplas considerar a potência indicada como individual para cada motor.
• A corrente de trabalho é de 80A para uso contínuo (serviço de 8 horas) ou 133A em serviço de 1/2hora, especificado para utilização em guinchos (movimento de elevação) de pontes rolantes conforme normas NEMA.
• Tensão de isolação: 750 V

CONTATOS AUXILIARES: Pode ser fornecida com 01 bloco de contato auxiliar de dupla ruptura (com 02 contatos configuráveis) para uso corrente contínua com capacidade de 1,0A em 250Vcc ou 02 contatos do tipo microruptor reversível (SPDT) capacidade de 10A em 250Vca.

OBS.:

1. Para circuitos indutivos em corrente contínua é aconselhável a utilização de um supressor de transientes.

ENTRADA DE CABOS

Este modelo de chave é fornecida com 4 à 9 cabos, variando em função do número e tipo de pólos de contato, com entrada blindada.

Cabo elétrico fornecido é revestido em EPR para até 90º C com seção de 16mm² e comprimento de aproximado de 160mm

GRAU DE PROTEÇÃO

IP-54 (proteção contra entrada de pó e respingos de líquidos de qualquer direção) ou IP-44 para entrada de cabos inferior, conforme norma ABNT NBR IEC 60529.

TEMPERATURA DE UTILIZAÇÃO

Esta chave deve trabalhar dentro dos limites de -5 até 80ºC.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

O peso da chave sem o contrapeso de rearme é de:                             25,0 kg

O contrapeso de rearme deverá possui o peso de:                                10,5 kg

DADOS CONSTRUTIVOS

Caixa, base e tampa em chapa de aço carbono, alavanca e contrapeso em ferro fundido, mancais em alumínio fundido, eixos e suportes dos contatos isolados, base dos contatos fixos em epóxi/ fibra de vidro (TVE), contatos de cobre eletrolítico laminados com revestimento em estanho eletrolítico, cabos de ligação em EPR (90ºC) com seção de 16mm², terminais elétricos padronizados, pintura externa em poliéster (eletrostática a pó) de alta resistência.

Obs.

A dimensão padrão do cabo de aço para o peso de rearme é de 1/4” classe 6×19 AF.

PROGRAMAÇÃO DOS CONTATOS

Esta chave é fornecida normalmente com 02 pólos de contatos (04 na chave dupla) reversíveis do tipo SPDT, que permitem rearme automático e frenagem dinâmica em emergência em circuitos de corrente contínua, mas também pode ser fornecida com 2 ou 3 pólos de contatos de abertura simples normalmente utilizadas em circuitos de corrente alternada.

TABELA PARA ESPECIFICAÇÃO

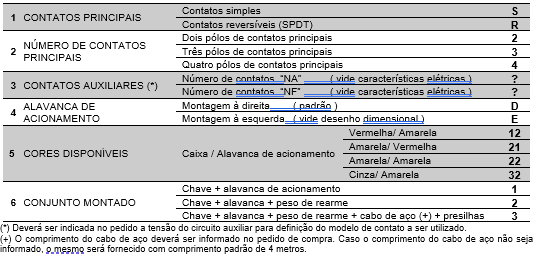

Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna.

MODELO SF 200  /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]
