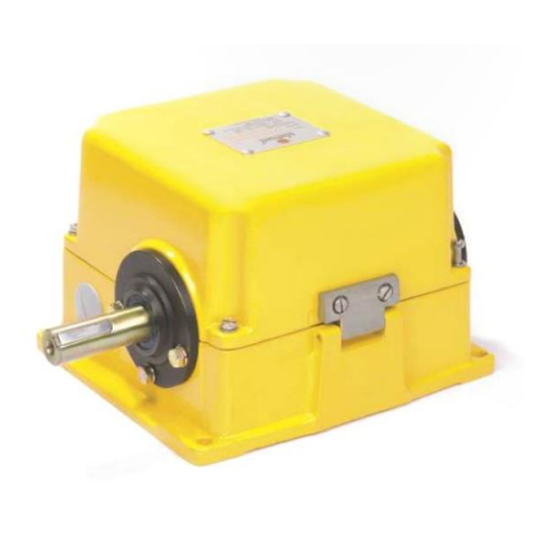

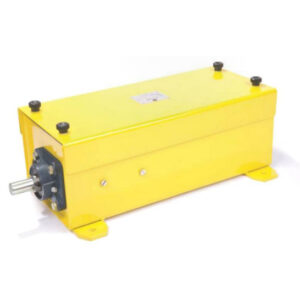

Chaves Elétricas Rotativas Programáveis

Chave rotativa programável, também conhecida como “chave copiadora”, possui contatos elétricos de regulagens individuais, programáveis e repetidas a cada 360º de giro no eixo (à cada rotação), com alto grau de proteção do invólucro e elevada resistência eletromecânica, especialmente recomendada para ambientes agressivos.

Trata-se de uma chave indicada para automatizar e monitorar prensas, máquinas rotativas, carros de transferência, portas de fornos, enroladores e desenroladores de bobinas de usos siderúrgicos, empilhadeiras e recuperadoras automáticas de uso em minerações e pátios de minérios. Indicada principalmente para ambientes agressivos aonde exista jatos de água, pós, graxas /óleos e solventes.

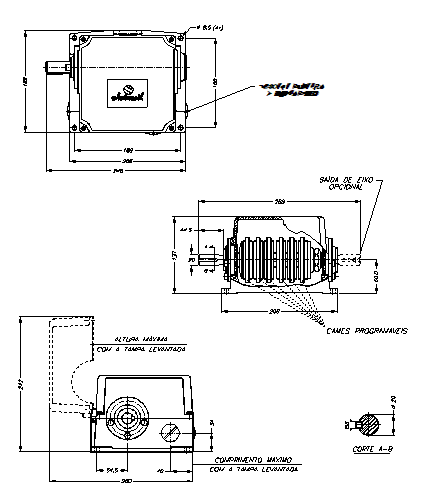

CARACTERÍSTICAS DIMENSIONAIS

MICRORUPTOR  (SPDT):

• Tensão de isolação: 480V
• Não é aconselhável a utilização dos dois contatos em circuitos de corrente contínua.
• Para uso com cargas indutivas, principalmente em corrente contínua é aconselhável utilizar supressor de transientes.

SENSOR INDUTIVO:

• (*) Consultar nosso depto de vendas para sensores com saída a cabo.
• (**) Deverá ser informado o tipo de saída (PNP ou NPN).
• Todos os modelos de sensores são do tipo “embutivel no metal”.
• É aconselhável a utilização de supressor de transientes.

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURA DE UTILIZAÇÃO

É recomendada para operar em ambientes com variação máxima de -5ºC à  70ºC (até 100ºC p/ chave c/ micro).

ROTAÇÃO DE TRABALHO

A faixa de rotações recomendada para este modelo de chave é de 1 rpm (mínimo) e de no máximo de 600 rpm, para chaves com sensores, no caso de operar com microruptor a rotação máxima recomendada será de 150 rpm.

ENTRADA DE CABOS

Possui três entradas para cabos, laterais de f3/4”BSP providas de tampões de vedação ou prensa cabos.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

O peso da chave padrão com seis contatos é de:                                  4,80 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Caixa e tampa em alumínio fundido, eixo, suporte dos contatos e cames (poliamida p/ chave com micro) em aço carbono bicromatizado, parafusos da tampa em aço inoxidável, mancais com rolamentos blindados, pintura externa em poliéster (eletrostática a pó) de alta resistência, vedações em borracha nitrílica.

CHAVE COM PROTEÇÃO TÉRMICA: Caixa e tampa revestida com manta térmica, molas e parafusos em materiais inoxidáveis, vedações em borracha de silicone e os demais itens idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Todos os componentes são fabricados em materiais inoxidáveis ou com galvanoplastia especial e os demais itens são ao modelo padrão.

PROGRAMAÇÃO DOS CONTATOS

A programação dos contatos é independente e contínua, sendo executada através de cames duplos pré-programados para chaves com sensor indutivo, com ângulos de atuação variados (vide tabela em características dimensionais), para chaves com microruptores os cames poderão ser pré-programados ou sem programação, todos poderão ser ajustados no local com o auxílio da chave programadora.

Para o fornecimento correto da chave, deverá ser fornecido o diagrama elétrico com os ângulos de abertura e fechamento ou o modelo dos cames (p/ sensor) conforme tabela em características dimensionais.

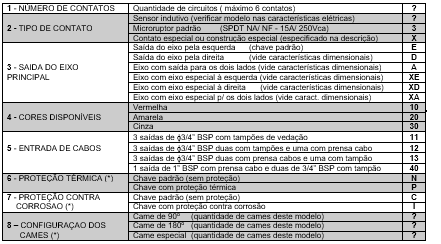

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado, os números entre colchetes que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO LR-350 S /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]
