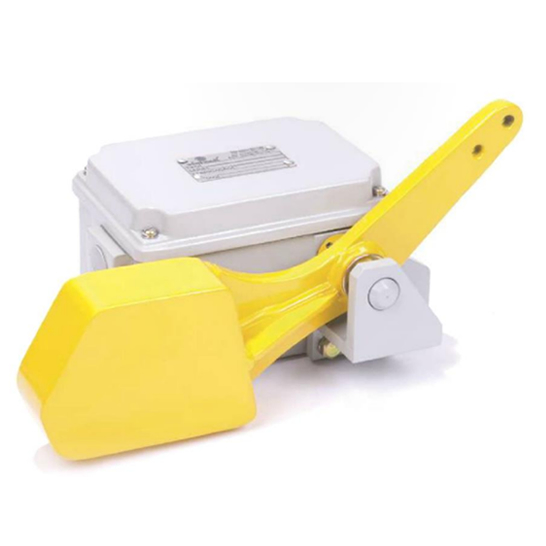

Chaves fim de curso acionamento por contrapeso

Chave fim de curso de acionamento por contrapeso, para uso em circuitos de controle ou de baixa potência, em corrente contínua ou alternada, podendo ser dotada de sistema de sopro magnético para a interrupção direta de pequenos motores.

Utilizada como “limite de emergência” em movimentos de içamento de cargas, indicada para operar em pontes rolantes, pórticos, guindastes, carregadores e descarregadores de navios ou qualquer equipamento que necessite de uma proteção extra para o levantamento de carga.

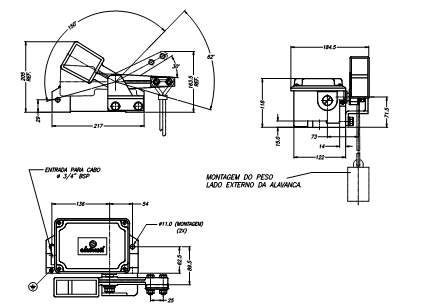

CARACTERÍSTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERISTICAS ELÉTRICAS

É dotada de dois contatos independentes, programáveis e de ação rápida, do tipo ponte (dupla ruptura), com pastilhas de AgCdO (prata + óxido de cádmio), com ou sem sistema de sopro magnético (imãs), acionados por cames de baquelite. Também pode ser fornecidas com 01 contato especial de alta capacidade, para uso de cargas indutivas em corrente contínua, dotado de sistema de extinção de arco composto de bobina de sopro, guias de arco e câmara de extinção.

CAPACIDADE DOS CONTATOS ELÉTRICOS

• Tensão de operação/ isolação 600V (máx).
• (*) Sistema de sopro magnético através de imãs, indicado para corrente contínua com cargas altamente indutivas.
• (+) Contato especial (somente um por chave) com bobina de sopro e câmara de extinção de arco, para interrupção direta de pequenos motores de corrente alternada (monofásico) ou contínua.

MICRORUPTOR DE RUPTURA POSITIVA (EN 60947-5-1) 10A/ 250Vca (SPDT):

• Tensão de isolação: 480V;

GRAU DE PROTEÇÃO

IP-65 (*) (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529. (*) IP-54 para chave com bloco de contato especial, pois a mesma é dotada de sistema de respiro, que não pode ser eliminado devido ao risco de oxidações decorrentes dos gases formados durante o arco elétrico

TEMPERATURA DE UTILIZAÇÃO

• Chave padrão, sem proteção térmica – 5ºC  à   80ºC
• Chave com proteção térmica – 5ºC  à 120ºC

ENTRADA DE CABOS

Possui uma entrada para cabos de f ¾” BSP, provida de tampão de vedação ou de prensa cabo

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO DE REARME

O peso total da chave é calculado somando-se o peso da chave utilizada com o do peso de rearme, deverá ser informado no pedido de compra o comprimento do cabo de aço necessário.

• Chave com invólucro em alumínio fundido   6,50 kg
• Chave com invólucro em ferro fundido 10,80 kg
• Peso de rearme da alavanca de acionamento   6,50 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Invólucro em alumínio fundido, acionador e peso de rearme em ferro fundido ou aço, componentes internos e externos em aço carbono bicromatizado, pintura externa em poliéster (eletrostática a pó) de alta resistência, base de contatos e cames em baquelite, parafusos da tampa do tipo “imperdível” em aço inoxidável, buchas da caixa em bronze especial, vedações em borracha nitrílica.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em material inoxidável inclusive molas e exceto alavanca de acionamento e peso de rearme, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, componentes de borracha e baquelite adequadas à temperatura, demais componentes idênticos ao do modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido, demais componentes idênticos ao modelo padrão.

Obs.

A dimensão padrão do cabo de aço para o peso de rearme é de 1/8” classe 6×7 AF

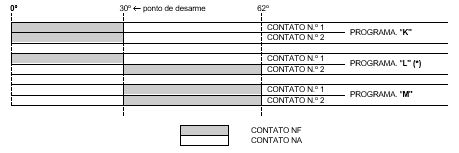

PROGRAMAÇÃO DOS CONTATOS

Os ângulos indicados no diagrama são referentes ao deslocamento da alavanca de acionamento, outras programações deverão ser consultadas.

(*) O programa “L” não é disponível para chaves com contato especial (alta capacidade)

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO   SC-159P  /   [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]  [ 8 ]
