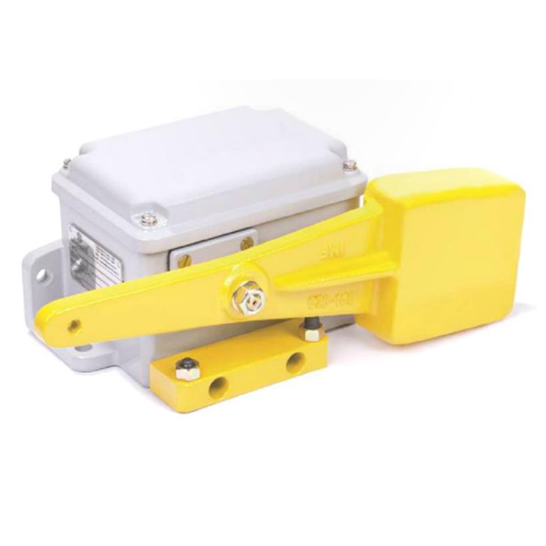

Chaves fim de curso acionamento por contrapeso

Chave fim de curso de acionamento por contrapeso, com 02 contatos de ação instantânea utilizada como “limite de emergência”, com atuação em circuitos de comando em corrente contínua ou alternada, principalmente em acionamentos com inversores de frequência

É uma chave indicada para operar em elevações de pontes rolantes, pórticos, guindastes, carregadores e descarregadores de navios ou qualquer equipamento de movimentação de cargas, que necessitem de uma proteção extra para o levantamento.

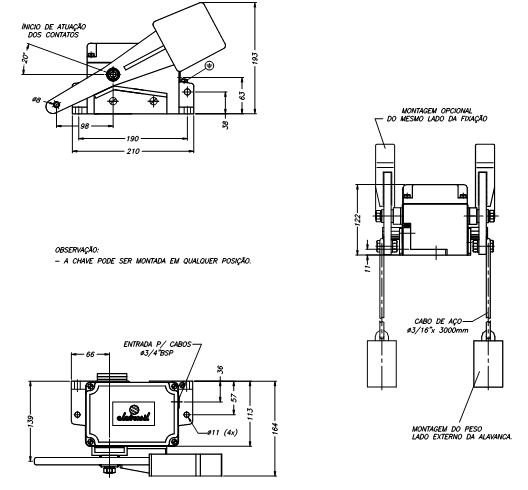

CARACTERISTICAS DIMENSIONAIS

CARACTERÍSTICAS TÉCNICAS

CONTATOS E CARACTERÍSTICAS ELÉTRICAS

Pode ser fornecida com dois blocos de contatos independentes do tipo ponte com dupla ruptura, com pastilhas de AgCdO (prata + óxido de cádmio), acionados por cames de ação lenta, conforme características a seguir.

BLOCO DE CONTATO CONVENCIONAL

GRAU DE PROTEÇÃO

IP-65 (proteção contra pó e jatos de líquidos vindos de qualquer direção), conforme Norma ABNT NBR IEC 60529.

TEMPERATURA DE UTILIZAÇÃO

• Chave padrão – 5ºC  à    80ºC
• Chave com proteção térmica – 5ºC  à  120ºC

ENTRADA DE CABOS

Possui duas entradas de cabos, de f 3/4” BSP, que podem ser providas de tampões de vedação ou prensa cabos.

PINTURA

A pintura das chaves será do tipo eletrostática á pó em poliéster, sendo disponíveis as seguintes cores padronizadas: Vermelho segurança (Munsell 5R 4/14), Amarelo segurança (Munsell 5Y 8/12) e Cinza Claro (Munsell N6,5), outras cores deverão ser consultadas.

PESO

Chave com invólucro em alumínio fundido                                  6,10 kg

Chave com invólucro em ferro fundido                                      10,40 kg

O contrapeso de rearme deverá possuir o peso de:                     6,5 kg

DADOS CONSTRUTIVOS

CHAVE PADRÃO: Caixa e acionador em alumínio fundido, pintura externa em poliéster (eletrostática a pó) de alta resistência, eixos e componentes e molas em aço carbono, parafusos da tampa do tipo “imperdível” em aço inox, blocos de contatos em baquelite, contatos com pastilhas em AgCdO, buchas dos eixos em bronze especial, cames em poliamida.

CHAVE COM PROTEÇÃO TÉRMICA: Revestimento interno com manta térmica, molas em aço inoxidável, blocos de contatos em poliéster com fibra de vidro, demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO CONTRA CORROSÃO: Componentes internos e externos em aço inoxidável ou latão (inclusive molas) demais componentes idênticos ao modelo padrão.

CHAVE COM PROTEÇÃO MECÂNICA: Invólucro em ferro fundido, demais componentes idênticos ao modelo padrão.

Obs.

A dimensão padrão do cabo de aço para o peso de rearme é de 1/8” classe 6×7 AF.

PROGRAMAÇÃO DOS CONTATOS

Os ângulos indicados no diagrama são referentes ao deslocamento do acionador, para contatos do tipo microruptor considerar a possibilidade de utilização de contatos do tipo SPDT (1NA+1NF).

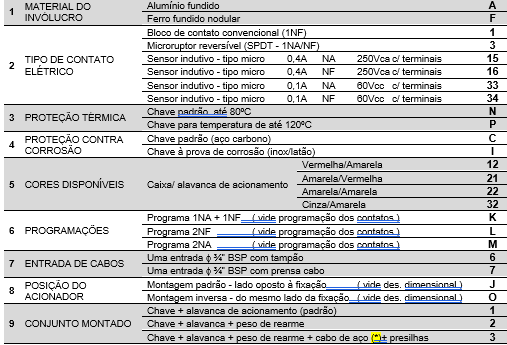

TABELA PARA ESPECIFICAÇÃO

Para uma perfeita especificação do modelo desejado os números entre colchetes, que correspondem aos itens da primeira coluna, deverão ser substituídos pelos códigos alfanuméricos constantes na ultima coluna, ou pelos informados em tabelas anteriores.

MODELO   SC-220  /  [ 1 ]   [ 2 ]   [ 3 ]   [ 4 ]   [ 5 ]   [ 6 ]   [ 7 ]   [ 8 ]   [ 9 ]
