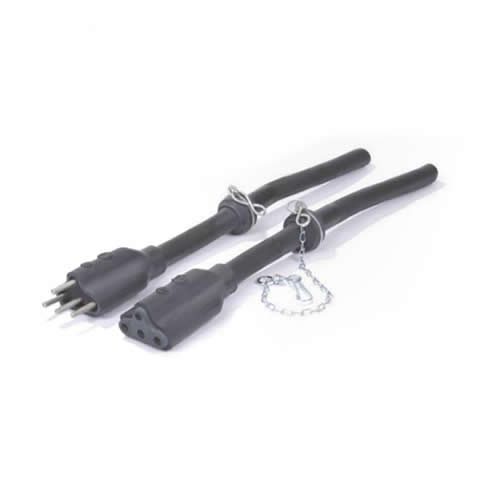

Conector Tetrapolar para Eletroímãs

Conectores de dois e quatro pólos, composto por duas partes sendo “macho” e “fêmea”,
construídos em borracha especial, com alto grau de proteção dos terminais, indicado para uso
em eletroimãs em pátios de sucata ou de produtos siderúrgicos. Devido a sua grande
resistência mecânica e sua estanqueidade na conexão é indicado para uso externo em
siderúrgicas.

CARACTERÍSTICAS BÁSICAS
 Construídos com cabos do tipo “W” (NBR 9655), de excelente procedência.
 Pinos de contato fabricados em latão com banho de estanho eletrolítico.
 Conector fêmea com contatos fabricados em latão com molas de aço especial.
 Corpo da tomada vulcanizado em borracha especial, indicada para uso externo, com grande resistência as intempéries e
alta rigidez dielétrica.
 Sistema de travamento através de corrente ou cabo de aço, para evitar a abertura durante a operação.
 Cabo com comprimento variável (padrão é 1 metro para cada parte), podendo ser fornecido conforme solicitação.
CARACTERÍSTICAS TÉCNICAS
Cabo tipo “W” (NBR 9655) revestido internamente com borracha etileno propileno (EPR 90ºC) e externamente com borracha
de neoprene, com isolação para 750V, nas formações abaixo:

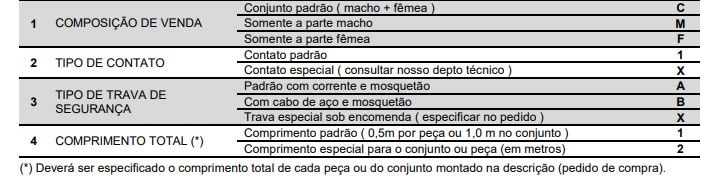

TABELA PARA ESPECIFICAÇÃO
Para uma perfeita especificação do modelo desejado, os números entre colchetes, que correspondem aos itens da primeira
coluna, deverão ser substituídos pelos códigos alfanuméricos, constantes na ultima coluna, ou pelos informados em tabelas
anteriores.
