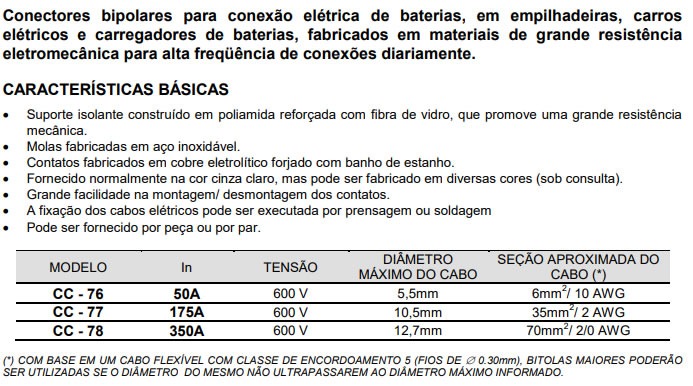

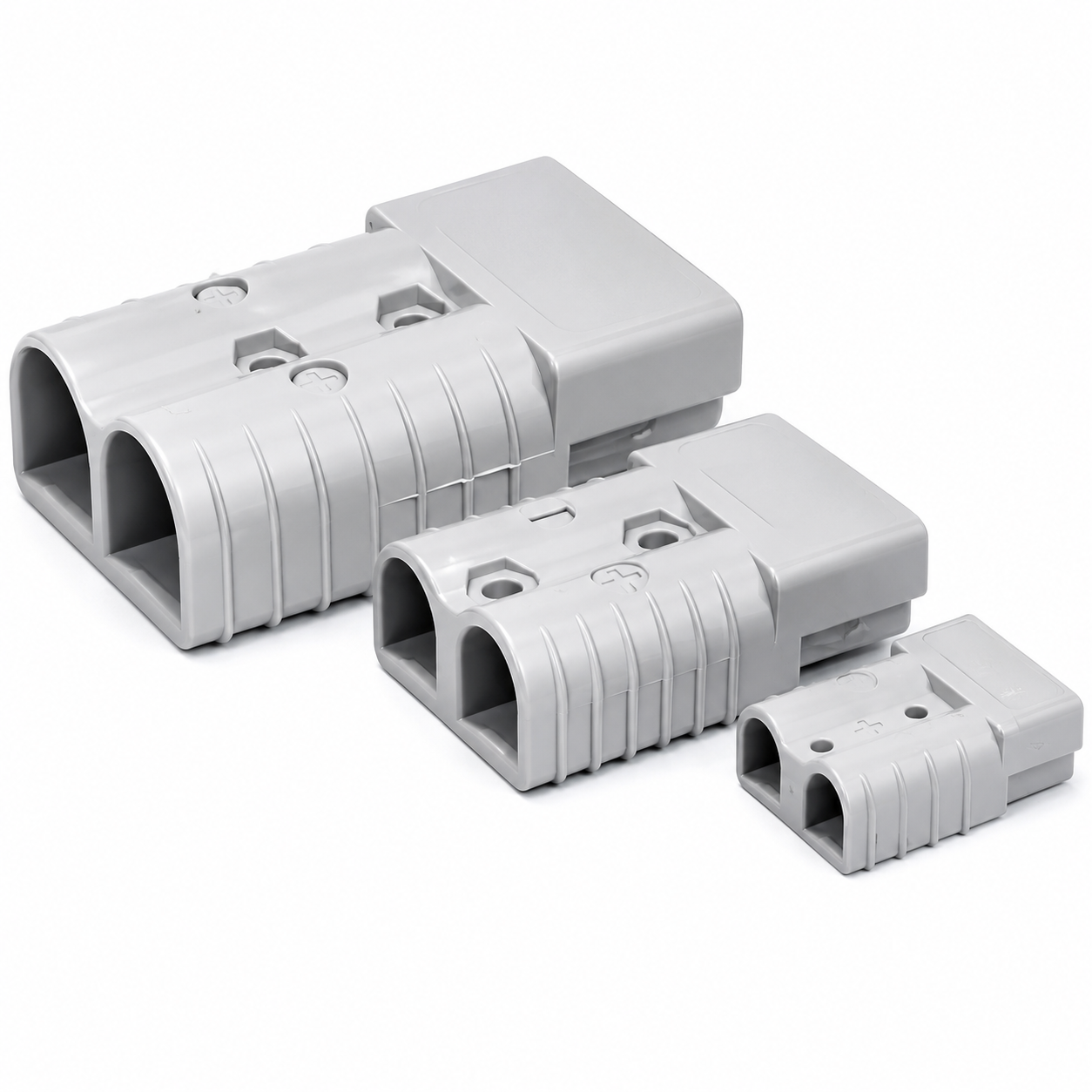

Conectores bipolares para conexão elétrica de baterias, em empilhadeiras, carros elétricos e carregadores de baterias, fabricados em materiais de grande resistência eletromecânica para alta frequência de conexões diariamente.
CARACTERÍSTICAS BÁSICAS
- Suporte isolante construído em poliamida reforçada com fibra de vidro, que promove uma grande resistência mecânica.
- Molas fabricadas em aço inoxidável.
- Contatos fabricados em cobre eletrolítico forjado com banho de estanho.
- Fornecido normalmente na cor cinza claro, mas pode ser fabricado em diversas cores (sob consulta).
- Grande facilidade na montagem/desmontagem dos contatos.
- A fixação dos cabos elétricos pode ser executada por prensagem ou soldagem.
- Pode ser fornecido por peça ou por par.
TABELA TÉCNICA
| MODELO | In | TENSÃO | DIÂMETRO MÁXIMO DO CABO | SEÇÃO APROXIMADA DO CABO (*) |
|---|---|---|---|---|
| CC-76 | 50A | 600 V | 5,5mm | 6mm² / 10 AWG |
| CC-77 | 175A | 600 V | 10,5mm | 35mm² / 2 AWG |
| CC-78 | 350A | 600 V | 12,7mm | 70mm² / 2/0 AWG |
(*) Com base em um cabo flexível com classe de encordoamento 5 (fios de Ø 0,30mm), bitolas maiores poderão ser utilizadas se o diâmetro do mesmo não ultrapassar o diâmetro máximo informado.

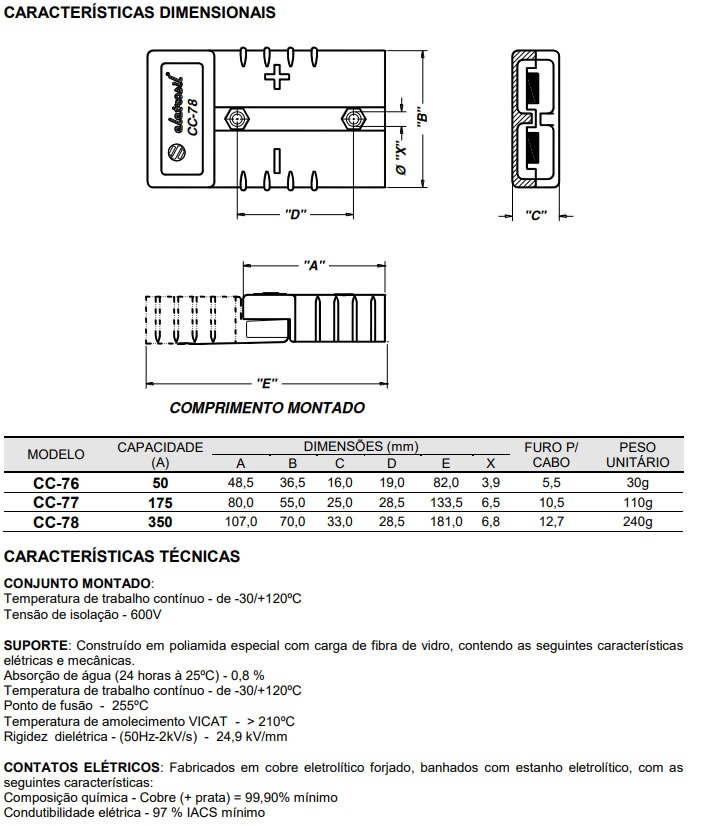

CARACTERÍSTICAS DIMENSIONAIS
Tabela de Dimensões
| MODELO | CAPACIDADE (A) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | X (mm) | FURO P/ CABO | PESO UNITÁRIO |
|---|---|---|---|---|---|---|---|---|---|
| CC-76 | 50 | 48,5 | 36,5 | 16,0 | 19,0 | 82,0 | 3,9 | 5,5 | 30g |
| CC-77 | 175 | 80,0 | 55,0 | 25,0 | 28,5 | 133,5 | 6,5 | 10,5 | 110g |
| CC-78 | 350 | 107,0 | 70,0 | 33,0 | 28,5 | 181,0 | 6,8 | 12,7 | 240g |
CARACTERÍSTICAS TÉCNICAS
CONJUNTO MONTADO
- Temperatura de trabalho contínuo: de -30/+120°C
- Tensão de isolação: 600V
SUPORTE
Construído em poliamida especial com carga de fibra de vidro, contendo as seguintes características elétricas e mecânicas:
- Absorção de água (24 horas a 25°C): 0,8%
- Temperatura de trabalho contínuo: de -30/+120°C
- Ponto de fusão: 255°C
- Temperatura de amolecimento VICAT: > 210°C
- Rigidez dielétrica (50Hz-2kV/s): 24,9 kV/mm
CONTATOS ELÉTRICOS
Fabricados em cobre eletrolítico forjado, banhados com estanho eletrolítico, com as seguintes características:
- Composição química – Cobre (+ prata): 99,90% mínimo
- Condutibilidade elétrica – 97% IACS mínimo
