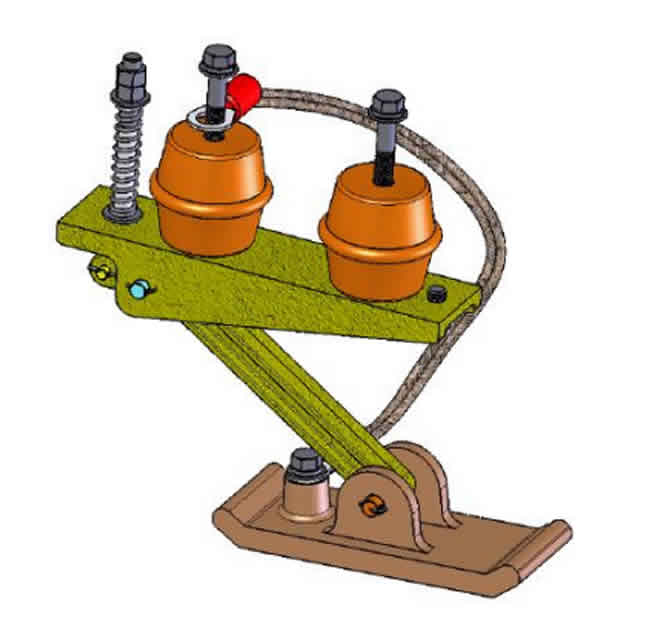

Pantógrafos Coletor Simples

DADOS CONSTRUTIVOS
Estrutura fabricada em ferro fundido com pintura do tipo eletrostática á pó em poliéster na cor

Amarelo segurança (Munsell 5Y 8/12);
Isoladores em premix;
Eixos em aço carbono;
Cordoalha em cobre eletrolítico;
Sapata coletora em bronze;
Parafusos, porcas e arruelas em aço carbono.

Observações:
Corrente máxima de aplicação: 240A
Tensão de isolação: 750 V

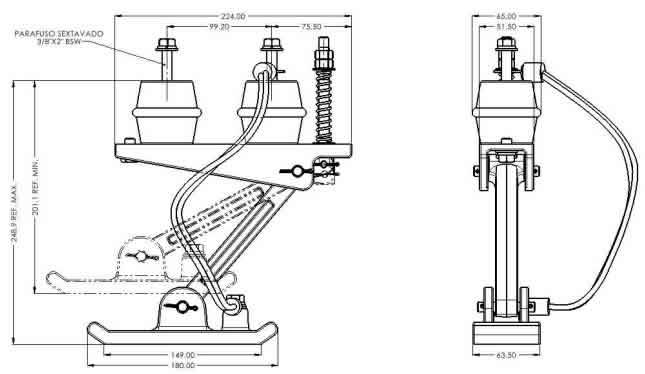

CARACTERÍSTICAS DIMENSIONAIS

SOBRESSALENTES:

A seguir relacionamos alguns códigos de peças sobressalentes recomendadas, para a perfeita manutenção do produto.

Sapata coletora: 5005203
Cordoalha: 80092
